#40 Ролик чынжыр тиштери
ANSI стандарттары ар бир конструкциянын бир бөлүгү болуп саналат, анын ичинде А-пластина, SK-типтеги жана P-типтеги түрлөрү бар. Ар бир #40 жылдызчасы кеңири сапат кепилдигинен өтөт, ошондуктан тиштери жана катуулоо ыкмалары стандартка жооп берет. Башка эч бир #40 чынжыр жылдызчасы биздин запастагыдай бышыктыкты бере албайт.
#40 жылдызчасы өндүрүш аянтында сиздин стандарттарыңызга жооп бериши жана андан ашып түшүшү керек. Өзүңүз тандаган чынжыры бар #40 чынжырчасын колдонуп көрүңүз. Тыгыз, бирок ийкемдүү туташууну көрүү үчүн эки компонентти бири-бирине басыңыз. Чынжыр ар бир жылдызчаны оңой жана назик түрдө чечип алат.

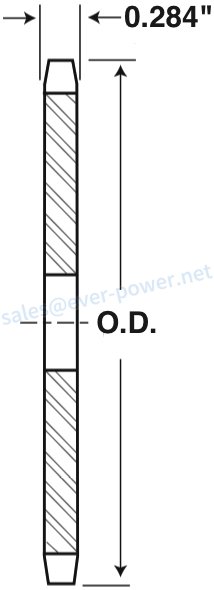

#40 А-пластиналуу жылдызчалар
| Өлчөмү | Тиш саны | Stock Bore | Салмагы (LBS) |
|---|---|---|---|
| 40A12 | 12 | 1/2" | 0.18 |
| 40A13 | 13 | 1/2" | 0.22 |
| 40A14 | 14 | 1/2" | 0.26 |
| 40A15 | 15 | 5/8" | 0.30 |
| 40A16 | 16 | 5/8" | 0.34 |
| 40A17 | 17 | 5/8" | 0.36 |
| 40A18 | 18 | 5/8" | 0.44 |
| 40A19 | 19 | 5/8" | 0.46 |
| 40A20 | 20 | 5/8" | 0.56 |
| 40A21 | 21 | 5/8" | 0.58 |
| 40A22 | 22 | 5/8" | 0.66 |
| 40A23 | 23 | 5/8" | 0.72 |
| 40A24 | 24 | 5/8" | 0.82 |
| 40A25 | 25 | 5/8" | 0.88 |
| 40A26 | 26 | 5/8" | 0.94 |
| 40A27 | 27 | 5/8" | 0.98 |
| 40A28 | 28 | 5/8" | 1.10 |
| 40A29 | 29 | 19/32" | 1.22 |
| 40A30 | 30 | 19/32" | 1.26 |
| 40A31 | 31 | 19/32" | 1.40 |
| 40A32 | 32 | 19/32" | 1.48 |
| 40A33 | 33 | 19/32" | 1.56 |
| 40A34 | 34 | 19/32" | 1.64 |
| 40A35 | 35 | 19/32" | 1.70 |
| 40A36 | 36 | 19/32" | 1.84 |
| 40A37 | 37 | 19/32" | 1.92 |
| 40A38 | 38 | 19/32" | 2.00 |
| 40A39 | 39 | 19/32" | 2.02 |
| 40A40 | 40 | 23/32" | 2.22 |
| 40A41 | 41 | 23/32" | 2.40 |
| 40A42 | 42 | 23/32" | 2.52 |
| 40A43 | 43 | 23/32" | 2.64 |
| 40A44 | 44 | 23/32" | 2.81 |
| 40A45 | 45 | 23/32" | 2.90 |
| 40A46 | 46 | 23/32" | 3.03 |
| 40A47 | 47 | 23/32" | 3.17 |
| 40A48 | 48 | 23/32" | 3.31 |
| 40A49 | 49 | 23/32" | 3.45 |
| 40A50 | 50 | 23/32" | 3.60 |
| 40A51 | 51 | 23/32" | 3.75 |
| 40A52 | 52 | 23/32" | 3.90 |
| 40A53 | 53 | 23/32" | 4.05 |
| 40A54 | 54 | 23/32" | 4.44 |
| 40A55 | 55 | 23/32" | 4.54 |
| 40A56 | 56 | 23/32" | 4.84 |
| 40A57 | 57 | 23/32" | 5.00 |
| 40A58 | 58 | 23/32" | 5.12 |
| 40A59 | 59 | 23/32" | 5.30 |
| 40A60 | 60 | 23/32" | 5.48 |
| 40A70 | 70 | 23/32" | 7.24 |
| 40A72 | 72 | 23/32" | 7.56 |
| 40A80 | 80 | 23/32" | 10.20 |
| 40A84 | 84 | 23/32" | 10.07 |
| 40A96 | 96 | 15/16" | 12.15 |
| 40A112 | 112 | 15/16" | 20.00 |

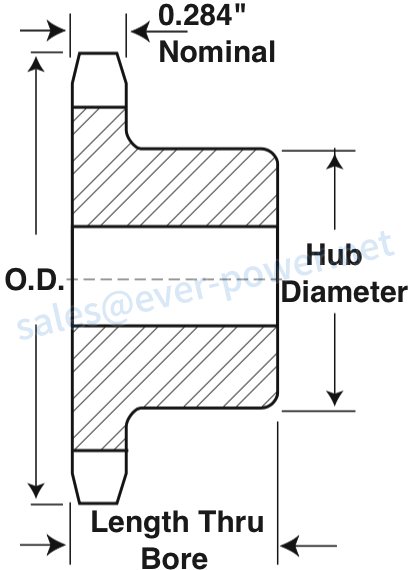

#40 B-Hub жылдызчалары
| Өлчөмү | Тиш саны | Сырткы диаметри | Type | Stock Bore | Сунушталган максималдуу бургулоо | Хабдын диаметри | Узундук Боро | Салмагы (LBS) |
|---|---|---|---|---|---|---|---|---|
| 41B6 | 6 | 1.510" | В | 1/2" | 1/2" | 63/64" | 7/8 | 0.18 |
| 40B9 | 9 | 1.670" | В | 1/2" | 9/16" | 1 1/10" | 7/8" | 0.20 |
| 40B10 | 10 | 1.840" | В | 1/2" | 3/4" | 1 1/4" | 7/8" | 0.27 |
| 40B11 | 11 | 2.000" | В | 1/2" | 7/8" | 1 3/8" | 7/8" | 0.35 |
| 40B12 | 12 | 2.170" | В | 1/2" | 1" | 1 9/16" | 7/8" | 0.45 |
| 40B13 | 13 | 2.330" | В | 1/2" | 1 1/16" | 1 9/16" | 7/8" | 0.50 |
| 40B14 | 14 | 2.490" | В | 1/2" | 1 1/8" | 1 11/16" | 7/8" | 0.59 |
| 40B15 | 15 | 2.650" | В | 1/2" | 1 1/4" | 1 13/16" | 7/8" | 0.70 |
| 40B16 | 16 | 2.810" | В | 5/8" | 1 3/8" | 2" | 7/8" | 0.79 |
| 40B17 | 17 | 2.980" | В | 5/8" | 1 7/16" | 2 1/8" | 1 | 1.04 |
| 40B18 | 18 | 3.140" | В | 5/8" | 1 1/2" | 2 5/16" | 1 | 1.22 |
| 40B19 | 19 | 3.300" | В | 5/8" | 1 3/4" | 2 1\2" | 1 | 1.43 |
| 40B20 | 20 | 3.460" | В | 5/8" | 1 7/8" | 2 5/8" | 1 | 1.56 |
| 40B21 | 21 | 3.620" | В | 5/8" | 1 7/8" | 2 3/4" | 1 | 1.73 |
| 40B22 | 22 | 3.780" | В | 5/8" | 1 7/8" | 2 7/8" | 1 | 1.96 |
| 40B23 | 23 | 3.940" | В | 5/8" | 2" | 3" | 1 | 2.13 |
| 40B24 | 24 | 4.100" | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 2.41 |
| 40B25 | 25 | 4.260" | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 2.54 |
| 40B26 | 26 | 4.420" | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 2.58 |
| 40B27 | 27 | 4.580" | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 2.66 |
| 40B28 | 28 | 4.740 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 2.73 |
| 40B29 | 29 | 4.900 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 2.80 |
| 40B30 | 30 | 5.060 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 2.98 |
| 40B31 | 31 | 5.220 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 3.10 |
| 40B32 | 32 | 5.380 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 3.16 |
| 40B33 | 33 | 5.540 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 3.22 |
| 40B34 | 34 | 5.700 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 3.30 |
| 40B35 | 35 | 5.860 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 3.46 |
| 40B36 | 36 | 6.020 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 3.58 |
| 40B37 | 37 | 6.180 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 3.62 |
| 40B38 | 38 | 6.330 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 3.70 |
| 40B39 | 39 | 6.490 | В | 5/8" | 2 1/4" | 3 1/4" | 1 | 3.76 |
| 40B40 | 40 | 6.650 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 4.69 |
| 40B41 | 41 | 6.810 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 4.76 |
| 40B42 | 42 | 6.970 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 4.82 |
| 40B43 | 43 | 7.130 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 5.12 |
| 40B44 | 44 | 7.290 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 5.15 |
| 40B45 | 45 | 7.450 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 5.30 |
| 40B46 | 46 | 7.610 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 5.57 |
| 40B47 | 47 | 7.770 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 5.44 |
| 40B48 | 48 | 7.930 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 5.84 |
| 40B49 | 49 | 8.090 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 5.90 |
| 40B50 | 50 | 8.250 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 5.96 |
| 40B51 | 51 | 8.410 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 6.08 |
| 40B52 | 52 | 8.570 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 6.28 |
| 40B53 | 53 | 8.730 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 6.33 |
| 40B54 | 54 | 8.890 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 6.42 |
| 40B55 | 55 | 9.040 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 6.46 |
| 40B56 | 56 | 9.200 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 6.89 |
| 40B57 | 57 | 9.360 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 7.02 |
| 40B58 | 58 | 9.520 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 7.36 |
| 40B59 | 59 | 9.680 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 7.45 |
| 40B60 | 60 | 9.840 | В | 3/4" | 2 3/8" | 3 1/2" | 1 1/8" | 7.86 |
| 40B70 | 70 | 11.430 | В | 3/4" | 2 3/4" | 4" | 1 1/4" | 11.00 |
| 40B72 | 72 | 11.750 | В | 3/4" | 2 3/4" | 4" | 1 1/4" | 11.50 |
| 40B80 | 80 | 13.030 | В | 3/4" | 2 3/4" | 4" | 1 1/4" | 13.40 |
| 40B84 | 84 | 13.660 | В | 3/4" | 2 3/4" | 4" | 1 1/4" | 14.04 |
| 40B96 | 96 | 15.570 | В | 1" | 2 3/4" | 4" | 1 1/4" | 17.56 |
| 40B112 | 112 | 18.120 | В | 1" | 2 3/4" | 4" | 1 1/4" | 22.56 |
#40 QD втулкалуу жылдызчалар
| Өлчөмү | Тиш саны | Сырткы диаметри | Пич диаметри | Втулканын түрү | Максималдуу бургулоо | Өлчөмү (L1) | Өлчөмү (L2) | Өлчөм (C) | Өлчөмү (Y) | Өлчөмү (G) | Өлчөмү (X) | Өлчөмү (T) | Жылдырма дөңгөлөктүн салмагы (LBS) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40JA15 | 15 | 2.650 | 2.406 | В | 1/2" | 1 1/8" | 1 1/8" | 2 11/16" | 23/32" | 11/32" | 5/8" | 0.284 | 0.34 |
| 40JA16 | 16 | 2.810 | 2.563 | JA | 1 1/4" | 1 1/8" | 1 1/8" | 2 11/16" | 23/32" | 11/32" | 5/8" | 0.284 | 0.40 |
| 40JA17 | 17 | 2.980 | 2.721 | JA | 1 1/4" | 1 1/8" | 1 1/8" | 2 11/16" | 23/32" | 11/32" | 5/8" | 0.284 | 0.48 |
| 40JA18 | 18 | 3.140 | 2.879 | JA | 1 1/4" | 1 1/8" | 1 1/8" | 2 11/16" | 23/32" | 11/32" | 5/8" | 0.284 | 0.54 |
| 40JA19 | 19 | 3.300 | 3.038 | JA | 1 1/4" | 1 1/8" | 1 1/8" | 2 11/16" | 23/32" | 11/32" | 5/8" | 0.284 | 0.60 |
| 40SH20 | 20 | 3.460 | 3.196 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | 0.76 |
| 40SH21 | 21 | 3.620 | 3.355 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | 0.84 |
| 40SH22 | 22 | 3.780 | 3.513 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | 0.92 |
| 40SH23 | 23 | 3.940 | 3.672 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | 1.14 |
| 40SH24 | 24 | 4.100 | 3.831 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | 1.22 |
| 40SH25 | 25 | 4.260 | 3.989 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | 1.30 |
| 40SH26 | 26 | 4.420 | 4.148 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | 1.44 |
| 40SH27 | 27 | 4.580 | 4.307 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | 1.46 |
| 40SH28 | 28 | 4.740 | 4.466 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | 1.54 |
| 40SH29 | 29 | -- | -- | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | -- |
| 40SH30 | 30 | 5.060 | 4.783 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | 1.72 |
| 40SH32 | 32 | 5.380 | 5.101 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 2 11/16" | 31/32" | 17/32" | 13/16" | 0.284 | 1.90 |
| 40SH35 | 35 | 5.860 | 5.578 | SH | 1 5/8" | 1 7/16" | 1 7/16" | 3 | 31/32" | 17/32" | 13/16" | 0.284 | 2.22 |
| 40SDS36 | 36 | 6.020 | 5.737 | SDS | 2" | 1 1/2" | 1 1/2" | 3 3/16" | 1 1/32" | 15/32" | 3/4" | 0.284 | 2.20 |
| 40SDS40 | 40 | 6.650 | 6.373 | SDS | 2" | 1 1/2" | 1 1/2" | 3 3/16" | 1 1/32" | 15/32" | 3/4" | 0.284 | 2.72 |
| 40SDS42 | 42 | 6.970 | 6.691 | SDS | 2" | 1 1/2" | 1 1/2" | 3 3/16" | 1 1/32" | 15/32" | 3/4" | 0.284 | 2.92 |
| 40SDS45 | 45 | 7.450 | 7.168 | SDS | 2" | 1 1/2" | 1 1/2" | 3 3/16" | 1 1/32" | 15/32" | 3/4" | 0.284 | 3.32 |
| 40SDS48 | 48 | 7.930 | 7.645 | SDS | 2" | 1 1/2" | 1 1/2" | 3 3/16" | 1 1/32" | 15/32" | 3/4" | 0.284 | 3.70 |
| 40SDS54 | 54 | 8.890 | 8.599 | SDS | 2" | 1 1/2" | 1 1/2" | 3 3/16" | 1 1/32" | 15/32" | 3/4" | 0.284 | 4.78 |
| 40SDS60 | 60 | 9.840 | 9.554 | SDS | 2" | 1 1/2" | 1 1/2" | 3 3/16" | 1 1/32" | 15/32" | 3/4" | 0.284 | 5.86 |
| 40SK70 | 70 | 11.430 | 11.145 | SK | 2 5/8" | 2 1/8" | 2 1/8" | 3 7/8" | 1 19/32" | 31/32" | 1 1/4" | 0.284 | 8.68 |
| 40SK72 | 72 | 11.750 | 11.463 | SK | 2 5/8" | 2 1/8" | 2 1/8" | 3 7/8" | 1 19/32" | 31/32" | 1 1/4" | 0.284 | 8.84 |
| 40SK80 | 80 | 13.030 | 12.736 | SK | 2 5/8" | 2 1/8" | 2 1/8" | 3 7/8" | 1 19/32" | 31/32" | 1 1/4" | 0.284 | 11.20 |
| 40SK84 | 84 | 13.660 | 13.372 | SK | 2 5/8" | 2 1/8" | 2 1/8" | 3 7/8" | 1 19/32" | 31/32" | 1 1/4" | 0.284 | 11.56 |
| 40SK96 | 96 | 15.570 | 15.282 | SK | 2 5/8" | 2 1/8" | 2 1/8" | 3 7/8" | 1 19/32" | 31/32" | 1 1/4" | 0.284 | 15.76 |
| 40SK112 | 112 | 18.120 | 17.828 | SK | 2 5/8" | 2 1/8" | 2 1/8" | 3 7/8" | 1 19/32" | 31/32" | 1 1/4" | 0.284 | 20.28 |

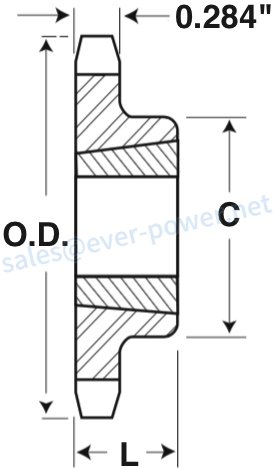

#40 BTB жылдызчалары
| Өлчөмү | Тиш саны | Бушинг | Сырткы диаметри | Пич диаметри | Максималдуу бургулоо | Өлчөмү (L) | Өлчөм (C) | Type | Салмагы (LBS) |
|---|---|---|---|---|---|---|---|---|---|
| 40BTB14 | 14 | 1008 | 2.491 | 2.247 | 1' | 7/8" | 1 13/16" | В | 0.3 |
| 40BTB15 | 15 | 1008 | 2.652 | 2.405 | 1' | 7/8" | 1 13/16" | В | 0.4 |
| 40BTB16 | 16 | 1008 | 2.814 | 2.563 | 1" | 7/8" | 1 15/16" | В | 0.5 |
| 40BTB17 | 17 | 1210 | 2.975 | 2.721 | 1 1/4" | 1" | 2 3/8" | В | 0.5 |
| 40BTB18 | 18 | 1210 | 3.135 | 2.879 | 1 1/4" | 1" | 2 15/32" | В | 0.6 |
| 40BTB19 | 19 | 1210 | 3.296 | 3.038 | 1 1/4" | 1" | 2 15/32" | В | 0.7 |
| 40BTB20 | 20 | 1610 | 3.457 | 3.196 | 1 5/8" | 1" | 2 25/32" | В | 0.7 |
| 40BTB22 | 22 | 1610 | 3.778 | 3.513 | 1 5/8" | 1" | 2 25/32" | В | 0.9 |
| 40BTB23 | 23 | 1610 | 3.938 | 3.672 | 1 5/8" | 1" | 3 3/32" | В | 1.0 |
| 40BTB24 | 24 | 1610 | 4.098 | 3.831 | 1 5/8" | 1" | 3 1/4" | В | 1.4 |
| 40BTB25 | 25 | 1610 | 4.258 | 3.989 | 1 5/8" | 1" | 3 13/32" | В | 1.5 |
| 40BTB26 | 26 | 1610 | 4.418 | 4.148 | 1 5/8" | 1" | 3 1/2" | В | 1.7 |
| 40BTB28 | 28 | 1610 | 4.738 | 4.466 | 1 5/8" | 1" | 3 1/2" | В | 1.8 |
| 40BTB30 | 30 | 1610 | 5.057 | 4.783 | 1 5/8" | 1" | 3 1/2" | В | 1.9 |
| 40BTB32 | 32 | 1610 | 5.377 | 5.101 | 1 5/8" | 1" | 3 1/2" | В | 1.9 |
| 40BTB35 | 35 | 1610 | 5.855 | 5.578 | 1 5/8" | 1" | 3 1/2" | В | 2.3 |
| 40BTB36 | 36 | 1610 | 6.015 | 5.737 | 1 5/8" | 1" | 3" | В | 2.4 |
| 40BTB40 | 40 | 1610 | 6.653 | 6.373 | 1 5/8" | 1" | 3" | В | 2.8 |
| 40BTB42 | 42 | 1610 | 6.972 | 6.691 | 1 5/8" | 1" | 3" | В | 2.9 |
| 40BTB45 | 45 | 1610 | 7.4168 | 7.168 | 1 5/8" | 1" | 3" | В | 3.5 |
| 40BTB60 | 60 | 1610 | 9.841 | 9.554 | 1 5/8" | 1" | 3" | В | 6.0 |
| 40BTB70 | 70 | 2012 | 11.434 | 11.145 | 2" | 1 1/4" | 3 9/16" | В | 8.2 |
| 40BTB72 | 72 | 2012 | 11.752 | 11.463 | 2' | 1 1/4" | 3 9/16" | В | 9.0 |
| 40BTB80 | 80 | 2012 | 13.026 | 12.739 | 2' | 1 1/4" | 3 9/16" | В | 10.8 |
| 40BTB84 | 84 | 2012 | 13.663 | 13.372 | 2" | 1 1/4" | 3 9/16" | В | 11.3 |
| 40BTB96 | 96 | 2012 | 15.573 | 15.282 | 2" | 1 1/4" | 3 9/16" | В | 14.6 |
| 40BTB112 | 112 | 2517 | 18.122 | 17.828 | 2 1/2" | 1 3/4" | 4 1/4 | В | 20.5 |
#40 конус формасындагы втулкалуу жылдызчалар
| Өлчөмү | Тиш саны | Бушинг | Сырткы диаметри | Пич диаметри | Type | Максималдуу бургулоо | Өлчөмү (OL) | Өлчөмү (L) | Өлчөм (C) | Өлчөмү (H) | Өлчөмү (P) | Өлчөмү (T) | Салмагы (LBS) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40H15H | 15 | Х | 2.650 | 2.405 | 3 | 1-1/2" | 1-19/32" | 1-1/4" | 5/32" | 2-1/2" | 1-1/8" | .284 | 0.5 |
| 40H16H | 16 | Х | 2.810 | 2.563 | 3 | 1-1/2" | 1-19/32" | 1-1/4" | 5/32" | 2-1/2" | 1-1/8" | .284 | 0.6 |
| 40H17H | 17 | Х | 2.980 | 2.721 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2'' | 1-1/32" | .284 | 0.6 |
| 40H18H | 18 | Х | 3.140 | 2.879 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2'' | 1-1/32" | .284 | 0.6 |
| 40P18H | 18 | P1 | 3.140 | 2.879 | 3 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3'' | 1-21/32" | .284 | 1.4 |
| 40H19H | 19 | Х | 3.330 | 3.038 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2 | 1-1/32" | .284 | 0.8 |
| 40P19H | 19 | P1 | 3.330 | 3.038 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3 | 1-21/32" | .284 | 1.3 |
| 40H20H | 20 | Х | 3.460 | 3.196 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2 | 1-1/32" | .284 | 0.9 |
| 40P20H | 20 | P1` | 3.460 | 3.196 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3 | 1-21/32" | .284 | 1.3 |
| 40H21H | 21 | Х | 3.620 | 3.335 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2 | 1-1/32" | .284 | 0.9 |
| 40P21H | 21 | P1 | 3.620 | 3.335 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3 | 1-21/32" | .284 | 1.5 |
| 40H22H | 22 | Х | 3.780 | 3.513 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2 | 1-1/32" | .284 | 1.0 |
| 40P22H | 22 | P1 | 3.780 | 3.513 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3 | 1-21/32" | .284 | 1.6 |
| 40H23H | 23 | Х | 3.940 | 3.672 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2" | 1-1/32" | .284 | 1.0 |
| 40H24H | 24 | Х | 4.100 | 3.831 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2 | 1-1/32" | .284 | 1.1 |
| 40P24H | 24 | P1 | 4.100 | 3.831 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3 | 1-21/32" | .284 | 1.8 |
| 40H25H | 25 | Х | 4.260 | 3.989 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2 | 1-1/32" | .284 | 1.3 |
| 40P25H | 25 | P1 | 4.260 | 3.989 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3 | 1-21/32" | .284 | 1.9 |
| 40H26H | 26 | Х | 4.420 | 4.148 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2 | 1-1/32" | .284 | 1.3 |
| 40P26H | 26 | P1 | 4.420 | 4.148 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3 | 1-21/32" | .284 | 1.9 |
| 40H27H | 27 | Х | 4.580 | 4.307 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2 | 1-1/32" | .284 | 1.4 |
| 40H28H | 28 | Х | 4.740 | 4.466 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2 | 1-1/32" | .284 | 1.4 |
| 40P28H | 28 | P1 | 4.740 | 4.466 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3 | 1-21/32" | .284 | 2.1 |
| 40P29H | 29 | P1 | 4.900 | 4.625 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3 | 1-21/32" | .284 | 2.3 |
| 40H30H | 30 | Х | 5.060 | 40783 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2" | 1-1/32" | .284 | 1.6 |
| 40P31 | 31 | P1 | 5.220 | 4.942 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 2.5 |
| 40H32H | 32 | Х | 5.380 | 5.101 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2" | 1-1/32" | .284 | 7.8 |
| 40P32 | 32 | P1 | 5.380 | 5.101 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 2.6 |
| 40H33H | 33 | Х | 5.540 | 5.260 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2 | 1-1/32" | .284 | 1.9 |
| 40P33 | 33 | P1 | 5.540 | 5.260 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3 | 1-21/32" | .284 | 2.6 |
| 40P34 | 34 | P1 | 5.700 | 5.419 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3 | 1-21/32" | .284 | 2.8 |
| 40H35H | 35 | Х | 5.860 | 5.578 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2 | 1-1/32" | .284 | 2.1 |
| 40P35 | 35 | P1 | 5.860 | 5.578 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 2.9 |
| 40H36H | 36 | Х | 6.020 | 5.737 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2" | 1-1/32" | .284 | 2.3 |
| 40P36 | 36 | P1 | 6.020 | 5.737 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3'' | 1-21/32" | .284 | 3.1 |
| 40P37 | 37 | P1 | 6.180 | 5.896 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 3.3 |
| 40H38H | 38 | Х | 6.330 | 6.055 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2" | 1-1/32" | .284 | 2.6 |
| 40P38 | 38 | P1 | 6.330 | 6.055 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 3.3 |
| 40H40H | 40 | Х | 6.650 | 6.373 | 3 | 1-1/2" | 1-1/2" | 1-1/4" | 1/16" | 2-1/2" | 1-1/32" | .284 | 2.8 |
| 40P40 | 40 | P1 | 6.650 | 6.373 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 3.5 |
| 40P41 | 41 | P1 | 6.810 | 6.532 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 3.6 |
| 40P42 | 42 | P1 | 6.970 | 6.691 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 3.9 |
| 40P44 | 44 | P1 | 7.290 | 7.009 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 4.0 |
| 40P45 | 45 | P1 | 7.450 | 7.168 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 4.2 |
| 40P47 | 47 | P1 | 7.770 | 7.486 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 4.6 |
| 40P48 | 48 | P1 | 7.930 | 7.645 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 4.8 |
| 40P50 | 50 | P1 | 8.250 | 7.963 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3'' | 1-21/32" | .284 | 5.0 |
| 40P54 | 54 | P1 | 8.890 | 8.599 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 5.5 |
| 40P56 | 56 | P1 | 9.200 | 8.917 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 5.9 |
| 40P60 | 60 | P1 | 9.840 | 9.554 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1-21/32" | .284 | 6.6 |
| 40Q60 | 60 | Q1 | 9.840 | 9.554 | 4 | 2-11/16" | 2-25/32" | 2-1/2" | 0 | 4-1/8" | 2-7/32" | .284 | 8.8 |
| 40P70 | 70 | P1 | 11.430 | 11.145 | 4 | 1-3/4" | 2-3/16" | 1-15/16" | 0 | 3" | 1/21/32" | .284 | 8.6 |
| 40Q70 | 70 | Q1 | 11.430 | 11.145 | 4 | 2-11/16" | 2-25/32" | 2-1/2" | 0 | 4-1/8" | 2-7/32" | .284 | 11.0 |
| 40Q72 | 72 | Q1 | 11.750 | 11.463 | 4 | 2-11/16" | 2-25/32" | 2-1/2" | 0 | 4-1/8" | 2-7/32" | .284 | 11.2 |
| 40Q80 | 80 | Q1 | 13.030 | 12.736 | 4 | 2-11/16" | 2-25/32" | 2-1/2" | 0 | 4-1/8" | 2-7/32" | .284 | 13.1 |
| 40Q84 | 84 | Q1 | 13.660 | 13.372 | 4 | 2-11/16" | 2-25/32" | 2-1/2" | 0 | 4-1/8" | 2-7/32" | .284 | 14.1 |
| 40Q96 | 96 | Q1 | 15.570 | 15.281 | 4 | 2-11/16" | 2-25/32" | 2-1/2" | 0 | 4-1/8" | 2-7/32" | .284 | 12.8 |
#40 А-пластиналуу жылдызчалар
#40 B-Hub жылдызчалары
#40 C-хаб жылдызчалары
#40 H тибиндеги жылдызчалар
#40 P типтеги жылдызчалар
#40 Q тибиндеги жылдызчалар
#40 SDS тибиндеги жылдызчалар
#40 SH тибиндеги жылдызчалар
#40 SK тибиндеги жылдызчалар
#40 JA тибиндеги жылдызчалар
#40 ширетүүчү түтүк жылдызчалары
Продукт тез маалымат:
- Стандарттуу жана стандарттуу эмес
- Жогорку сапаттагы жана атаандаштыкка жөндөмдүү баа менен
- Тез жеткирүү
- Кардардын талабы боюнча пакеттөө.
Биз Кытайда жогорку сапаты менен эң жакшы бааны сунуштайбыз деп убада беребиз! Биз ошондой эле буюмдар жөнүндө атайын заказ кабыл алат. Эгерде сизди биздин продукция кызыктырса. Сураныч, бизге билдирүүдөн тартынбаңыз. Биз сизге толук маалымат бергенибизге кубанычтабыз. Эгер сиз биздин өнүмдөрүбүзгө кызыкдар болсоңуз, анда биз менен байланышыңыз.
Биздин өнүмдөрдүн көпчүлүгү Европага же Америкага экспорттолот, стандарттуу жана стандарттуу эмес өнүмдөр бар. Биз сиздин чийме же үлгү боюнча өндүрө алат. Материал стандарттуу же сиздин атайын сурооңуз боюнча болушу мүмкүн. Бизди тандасаңыз, ишенимдүү тандайсыз.
Материалдар жеткиликтүү
1. Дат баспас болот: SS201, SS303, SS304, SS316, SS416, SS420
2. Болот: C45 (K1045), C46 (K1046), C20
3. Жез:C36000 (C26800), C37700 (HPb59), C38500(HPb58), C27200(CuZn37), C28000(CuZn40)
4. Коло: C51000, C52100, C54400, ж.б.
5. Темир: 1213, 12L14,1215
6. Алюминий: Al6061, Al6063
7.OEM сиздин суроо-талабы боюнча
Surface Treatment
Күйүү, табигый канондоштуруу, жылуулук менен дарылоо, жылтыратуу, никель менен каптоо, хромдоо, цинк менен каптоо, сары пассивдештирүү, алтын пассивдөө, атлас, кара бети боёлгон ж.
Кайра иштетүү ыкмасы
CNC иштетүү, штамптоо, токуу, фрезерлөө, бургулоо, майдалоо, брошинг, ширетүү жана чогултуу
QC & күбөлүк
Техниктер өндүрүштө өзүн-өзү текшеришет, пакетке чейин кесиптик сапат инспектору тарабынан акыркы текшерүү
ISO9001:2008, ISO14001:2001,ISO/TS 16949:2009
Пакет жана жеткирүү убактысы
Өлчөмү: Сүрөттөр
Wooden Case / Контейнер жана паллет, же ылайыкташтырылган спецификациялар боюнча.
15-25 күн үлгүлөрү. 30-45 күн расмий заказ
Порт: Шанхай/Нингбо порту
Kyrgyz
English
Bulgarian
Russian
Czech
Bosnian
Thai
Arabic
Chinese
Swahili
Amharic
Japanese
Korean
Hungarian
Spanish
Azerbaijani
Greek
Vietnamese
Danish
Malay
Hebrew
Croatian
Bengali
Italian
Polish
French
Kazakh
Portuguese
