ヘリカルギアラック

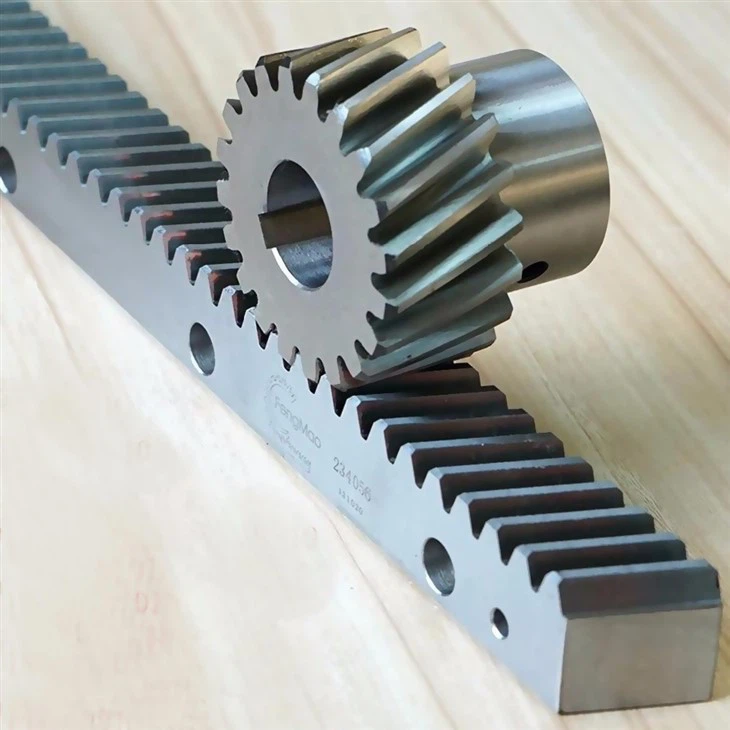

ヘリカルギアラックは、直線状の歯を持つラックとヘリカルギアで構成される機械部品です。ラックには直線状の歯があり、これがヘリカルギアの角度のついた歯と噛み合うことで、回転運動を直線運動に、またはその逆の変換を行います。

関数：

ヘリカルギアラックの主な機能は、回転運動を直線運動に（またはその逆）高効率かつ高精度に変換することです。様々な機械システムにおいて、直線位置決め、動作制御、および動力伝達のための機構を提供します。

利点:

1. 耐荷重能力の向上：ヘリカルギアの傾斜した歯は、より多くの歯が同時に噛み合うため、荷重がより広い接触面積に分散されます。これにより、直線歯のラックに比べて耐荷重能力が向上します。
2. スムーズで静かな動作：ヘリカルギアの角度のついた歯により、段階的かつ連続的な噛み合いが可能になり、動作中の騒音と振動が低減されます。
3. 高効率：ヘリカルギアラック設計により滑り摩擦が最小限に抑えられ、高効率化と動力損失の低減が実現します。
4. 精度の向上：ヘリカルギアラックのヘリックス角度により、直線運動アプリケーションにおいて、より精密な位置決めと高い精度が可能になります。
5. 汎用性：ヘリカルギアラックは、CNC工作機械、ロボット工学、産業オートメーション、印刷機、マテリアルハンドリングシステムなど、幅広い用途で使用できます。

アプリケーション

ヘリカルギアラックは、以下のような様々な産業や機器で利用されています。
・精密な直線位置決めを行うためのCNCフライス盤および旋盤。
・制御された直線運動のためのロボットシステム。
・物品を輸送するためのコンベアおよびマテリアルハンドリングシステム。
・正確な用紙送りを実現する印刷機。
自動車および航空宇宙産業におけるアクチュエーションシステムおよび位置決めシステム。

機械の精密な動作駆動が、ボールねじでは容易かつ経済的に実現できないレベルに達した場合、ラックアンドピニオンが最適な選択肢となります。当社の製品は精密研磨されており、AGMA 9規格に適合しています。さらに、当社のギアラックにはインデックス穴と取り付け穴があらかじめ開けられています。これにより、時間、手間、費用を大幅に節約できます。フレームにボルトで固定するだけで済みます。

移動距離が1本のラックで確保できる距離よりも長い場合でも問題ありません。精密加工された端部により、追加の部材を突き合わせて接続し、延長することができます。

注意事項および設置・メンテナンス

1. 適切な位置合わせ：スムーズで効率的な動作のために、ヘリカルギアラックと噛み合うギアまたはピニオンとの間の適切な位置合わせを確保してください。
2. 潤滑：ギアラックと相手ギア間の摩擦と摩耗を低減するために、適切な潤滑剤を塗布してください。
3．定期点検：ギアラックに摩耗、損傷、または位置ずれの兆候がないか定期的に点検してください。摩耗または損傷した部品は速やかに交換または修理してください。
4. 清潔さ：最適な性能を維持するために、ギアラックと嵌合ギアをゴミ、ほこり、汚染物質から清潔に保ってください。
5. 適切な取り扱い：ギアラックは、機能に影響を与える可能性のある物理的な損傷や変形を避けるため、慎重に取り扱ってください。

接続されたラックの組み立てをスムーズにするため、標準ラックの両端に半歯を追加し、次のラックの下側の半歯と完全な歯との接続を容易にしています。下の図は、2つのラックの接続方法を示しています。歯ゲージを使用することで、ピッチ位置を正確に制御できます。

らせん状のラックを接続する際には、反対側の歯ゲージを使用することで正確に接続できます。

1. ラックを接続する際は、まずラック側面の穴を固定し、次に基礎の順に固定することをお勧めします。歯ゲージを組み込むことで、ラックのピッチ位置を正確かつ完全に組み立てることができます。

2. 最後に、2つのラックの位置決めピンを固定すれば、組み立ては完了です。
