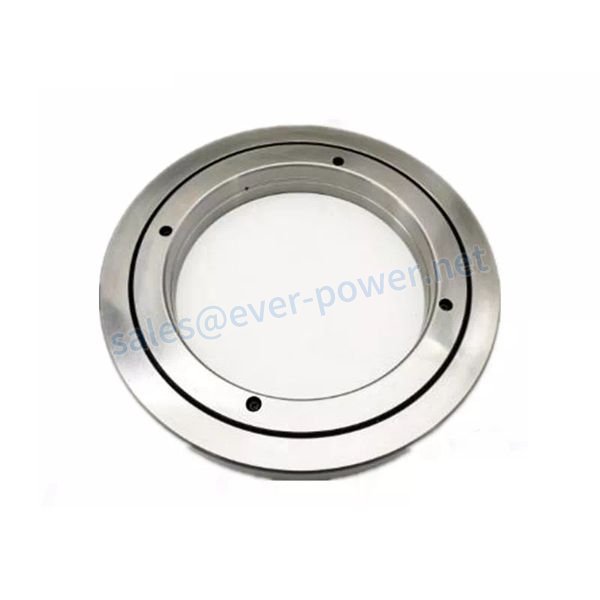

מיסבי גלילה מוצלבים מסדרת RE

RE series crossed roller ring is one kind of the precision industries bearings. It is another basic model based on the design principle of the RB series. Their major dimensions are the same as the RB series. However, the construction is different, its inner ring is split and the outer ring is integrated with the main body. Therefore, unlike the RB series, RE series crossed roller bearings are suitable for precision industries that request a high accuracy of outer ring rotation.

קטגוריה: מיסבי גלילה מוצלבים

קבל הצעת מחיר חינם

תיאור

מיסבי גלילה מוצלבים מסדרת RE

RE series crossed roller ring is one kind of the precision industries bearings. It is another basic model based on the design principle of the RB series. Their significant dimensions are the same as the RB series. However, the construction is different, its inner ring is split, and the outer ring is integrated with the main body. Therefore, unlike the RB series, RE series crossed roller bearings are suitable for precision industries that request a high accuracy of outer ring rotation.

Features :

1. High accuracy and load capacity. Fine ground V grooved ways and rollers.

2. Withstands force in any direction. Alternately crossed rollers 45º angle.

3. Easy Installation and fit for small spaces. It has threaded mounting holes in a standard pattern.

4. Factory preloaded for minimum axial play and low coefficient of friction.

נתונים טכניים

מספר דגם	מידות עיקריות (מ"מ)						גובה כתפיים		Basic load rating(radial)		מִשׁקָל
	עומק הטבעת הפנימית (מ"מ)	טבעת חיצונית D	DP	width	חור גריז	r(min)	ds (mm)	Dh (mm)	C kN	Co kN	ק"ג
	עומק הטבעת הפנימית (מ"מ)	(מ"מ)	DP	width	חור גריז	r(min)	ds (mm)	Dh (mm)	C kN	Co kN	ק"ג
RE4010	40	65	53.5	10	1.5	1	47.5	58	8.33	10.6	0.16
RE4510	45	70	58.5	10	1.5	1	51	61.5	8.62	11.3	0.17
RE5013	50	80	66	13	1.5	1	57.5	72	16.7	20.9	0.27
RE6013	60	90	76	13	1.5	1	68	82	18	24.3	0.3
RE7013	70	100	86	13	1.5	1	78	92	19.4	27.7	0.35
RE8016	80	120	101.4	16	1.5	1	91	111	30.1	42.1	0.7
RE9016	90	130	112	16	1.5	1.5	98	118	31.4	45.3	0.75
RE10016	100	140	121.1	16	1.5	1.5	109	129	31.7	48.6	0.83
RE10020		150	127	20	1.5	1.5	113	133	33.1	50.9	1.45
RE11012	110	135	123.3	12	1.5	1	117	127	12.5	24.1	0.4
RE11015		145	129	15	1.5	1	122	136	23.7	41.5	0.75
RE11020		160	137	20	1.5	1.5	120	140	34	54	1.56
RE12016	120	150	136	16	1.5	1	127	141	24.2	43.2	0.72
RE12025		180	152	25	2	2	133	164	66.9	100	2.62
RE13015	130	160	146	15	1.5	1	137	152	25	46.7	0.72
RE13025		190	162	25	2	2	143	174	69.5	107	2.82
RE14016	140	175	160	16	1.5	1.5	147	162	25.9	50.1	1
RE14025		200	172	25	2	2	154	185	74.8	121	2.96
RE15013	150	180	166	13	1.5	1	158	172	27	53.5	0.68
RE15025		210	182	25	2	2	164	194	76.8	128	3.16
RE15030		230	192	30	3	2	173	210	100	156	5.3
RE16025	160	220	192	25	2	2	173	204	81.7	135	3.14
RE17020	170	220	196.1	20	1.5	2	184	198	29	62.1	2.21
RE18025	180	240	210	25	2	2	195	225	84	143	3.44
RE19025	190	240	219	25	1.5	1.5	202	222	41.7	82.9	2.99
RE20025	200	260	230	25	2	2.5	215	245	84.2	157	4
RE20030		280	240	30	3	2.5	221	258	114	200	6.7
RE20035		295	247.7	35	3	2.5	225	270	151	252	9.6
RE22025	220	280	250.1	25	2	2.5	235	265	92.3	171	4.1
RE24025	240	300	272.5	25	2	3	256	281	68.3	145	4.5
RE 25025	250	310	280.9	25	2	3	268	293	69.3	150	5
RE 25030		330	287.5	30	3	3	269	306	126	244	8.1
RE 25040		355	300.7	40	3.5	3	275	326	195	348	14.8
RE 30025	300	360	332	25	2	3	319	344	75.7	178	5.9
RE 30035		395	345	35	3	3	322	368	183	367	13.4
RE 30040		405	351.6	40	3.5	3	326	377	212	409	17.2
RE 35020	350	400	376.6	20	1.5	3	363	383	54.1	143	3.9
RE 40035	400	480	440.3	35	3	3.5	422	459	156	370	14.5
RE 40040		510	453.4	40	3.5	3.5	428	479	241	531	23.5
RE 45025	450	500	476.6	25	1.5	1.5	464	484	61.7	182	6.6
RE 50025	500	550	526.6	25	1.5	1.5	514	534	65.5	201	7.3
RE 50040		600	548.8	40	3	3.5	526	572	239	607	26
RE 50050		625	561.6	50	3.5	3.5	536	587	267	653	41.7
RE 60040	600	700	650	40	3	4	627	673	264	721	29

High Rotation Accuracy

The spacer retainer fitting among cross-arrayed rollers prevents rollers from skewing and rotation torque from increasing due to friction between rollers. Unlike conventional types using steel sheet retainers. The cross-roller ring does not cause displacement or locking of rollers and provides stable rotation torque. Since the inner and outer rings are designed to be separable, the bearing clearance can be adjusted. In addition, highly accurate rotary motion is ensured by adjusting the bearing clearance to provide a preload.

יישומים:

RE Series crossed roller bearing is widely used on high precision rotary tables, robot joints, rotating units, sophisticated medical equipment, and measurement instruments.

מידע על החברה

אנו יצואן מיסבים מקצועי בסין, המייצר סוגים וגדלים רבים ושונים של מיסבים. אנו יכולים לספק לכם שירות מעולה במגוון רחב של מיסבים באיכות ברמה עולמית, כגון מיסבי חריץ עמוק, מיסבי גלילה כדוריים, self-aligning ball bearings, cylindrical roller bearings, tapered roller bearings, thrust ball bearings, angular contact ball bearings, needle roller bearings, crossed roller bearings, pillow block bearing, slewing bearings, plain bearings, etc. Bearings can also provide OEM services according to customer requirements. Our bearings products are widely used in various applications, such as port, ship, vehicle, mining, engineering, lifting, environmental protection, oil, chemicals, light industry, metallurgical machinery, the military, etc. Products are exported to the United States, Germany, Japan, Spain, Canada, Italy, France, Finland, South Korea, India, Singapore, Brazil, Australia, and other countries. If you need crossed roller bearings, please get in touch with us.

שאלות נפוצות

ש. האם אתה חברת סחר או יצרן?

ת: אנחנו יצרן.

ש: כמה זמן הוא זמן אספקת מיסבי הגלגלים המוצלבים שלך?

ת: בדרך כלל, זה 3-5 ימים אם הסחורה במלאי. או שזה 15-20 ימים אם הסחורה אינה במלאי, לפי כמות.

ש: האם אתה מספק דוגמאות למיסבי גלילה מוצלבים? האם זה בחינם או נוסף?

ת: כן, אנחנו יכולים להציע את המדגם בחינם אבל לא משלמים את עלות ההובלה.

ש: האם תוכל לקבל OEM ולהתאים אישית מיסבי גלילה מוצלבים?

ת: אנחנו יכולים להתאים אותו עבורך על פי המדגם או הציור.

ש: מהם תנאי התשלום שלך?

ת: תשלום <=1000USD, 100% מראש. תשלום>=1000USD, 30% T/T מראש, שלם את היתרה לפני המשלוח.

ש: האם תבדוק מוצרים אלה לפני המשלוח?

ת: מערכת ה-QC של המפעל שלנו תבדוק בקפדנות מוצרים לפני המשלוח. יש לנו צוות QC מקצועי.

ש: מה נעשה אם אתה לא מרוצה מהמוצר?

ת: אם יש לך חריגות כלשהן, אנא צור איתנו קשר בפעם הראשונה, ואנו נטפל בהן באופן מיידי.

אם אתה צריך מיסבים מוצלבים או כל דגם של מיסבים, אנא צור איתי קשר!

פירוט מהיר של המוצר:

סטנדרטי ולא סטנדרטי זמין
עם איכות גבוהה ומחיר תחרותי
מסירה מהירה
אריזה לפי דרישת הלקוח.

אנו מבטיחים להציע את המחיר הטוב ביותר על ידי האיכות הגבוהה בסין! אנו מקבלים גם הזמנה מיוחדת על המוצרים. אם אתה מעוניין במוצרים שלנו. אנא אל תהסס ליידע אותנו. אנו שמחים לתת לך את המידע המפורט. אנו מבטיחים שהמוצרים שלנו יהיו בטיחותיים והיו באיכות גבוהה ובמחיר סביר. אם אתה מעוניין במוצרים שלנו, אנא פנה אלינו בהקדם האפשרי. אנחנו באמת מחפשים את שיתוף הפעולה שלך.

רוב המוצרים שלנו מיוצאים לאירופה או אמריקה, זמינים גם מוצרים סטנדרטיים וגם לא סטנדרטיים. אנחנו יכולים לייצר לפי הציור או המדגם שלך. החומר יכול להיות סטנדרטי או לפי בקשתך המיוחדת. אם אתה בוחר בנו, אתה בוחר אמין.

דוח איכות המוצר

חומרים זמינים

1. נירוסטה: SS201, SS303, SS304, SS316, SS416, SS420
2. פלדה: C45(K1045), C46(K1046),C20
3. פליז: C36000 (C26800), C37700 (HPb59), C38500(HPb58), C27200(CuZn37), C28000(CuZn40)
4. ברונזה: C51000, C52100, C54400 וכו'
5. ברזל: 1213, 12L14,1215
6. אלומיניום: Al6061, Al6063
7. OEM על פי בקשתך
חומרי מוצר זמינים

טיפול שטח

חישול, קנוניזציה טבעית, טיפול בחום, ליטוש, ציפוי ניקל, ציפוי כרום, ציפוי אבץ, פסיביזציה צהובה, פסיביזציה של זהב, סאטן, משטח שחור צבוע וכו'.

שיטת עיבוד

עיבוד CNC, ניקוב, חריטה, כרסום, קידוח, שחיקה, שיפוע, ריתוך והרכבה
גימור המוצר

QC ותעודה

טכנאים בודקים בעצמם בייצור, בדיקה סופית לפני החבילה על ידי מפקח איכות מקצועי
ISO9001:2008 , ISO14001:2001, ISO/TS 16949:2009

חבילה וזמן אספקה

גודל: שרטוטים
מארז עץ/מכל ומשטח, או לפי מפרט מותאם אישית.
דגימות 15-25 ימים. הזמנה רשמית 30-45 ימים
נמל: נמל שנחאי/נינגבו
חבילות מוצרים

מיסבי גלילה מוצלבים מסדרת RE
