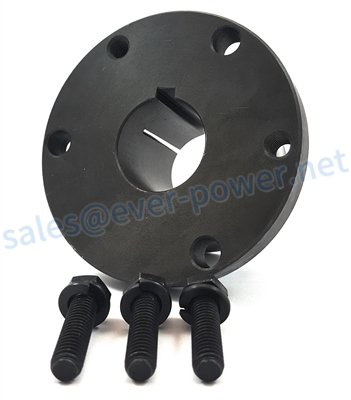

Vichaka vya Aina ya QD vya E

Vichaka vya QD hutengenezwa kwa usahihi na kugawanywa upande mmoja. Vinafaa kwa puli au vichaka vya QD. Huunganishwa kwa kutumia skrubu za kifuniko ili kuhakikisha umbo la kubonyeza linafaa vizuri kwenye shimoni. Hata hivyo, ikiwa ni lazima, kichaka au kichaka kinaweza kuondolewa kwa kutumia boliti ya kuvuta. Vichaka vya kuvuta hutumika kufungua kichaka na kuruhusu ufikiaji wa kipenyo cha ndani cha kusanyiko.
Vichaka hivi vinaweza kubadilishwa na vipengele vya mashine ambavyo vina visima vya kitovu cha silinda na vinaweza kuingizwa kutoka upande wowote wa axial. Tofauti na vichaka vya kawaida vya QD, hakuna masharti ya usakinishaji wa nyuma yanayohitajika. Zaidi ya hayo, pete ya kabari inaweza kuwa ndefu na nyembamba, ikienea kupitia umbali mzima wa axial wa nafasi isiyo na kina kirefu kati ya shimoni la silinda 11 na sehemu ya kitovu cha ukanda 13.
Kizuizi cha aina ya QD kina utaratibu wa kufunga unaojumuisha seti ya nafasi za nyuzi zilizo na nafasi ya kuzunguka kwenye flange ya kupakia 110. Ufunguzi wa nyuzi hupokea skrubu ya kutolewa ambayo hushika kwa nyuzi uso tambarare 128 wa flange ya kusukuma 112 ili kutenganisha pete za kabari za ndani na nje na kuziachilia kutoka kwa kila mmoja. Hutumika kutoa nguvu za kushikilia torque ya radial.

Vipimo vya bushing ya E QD

• Aina ya Bushing: E
• Ukubwa wa Kipenyo: 1-1/8"、1-11/16"、1-3/16"、1-3/8"、25mm、3-3/16"、30mm、32mm、35mm、40mm、45mm、48mm、55mm、60mm、70mm、75mm、85mm
• Kipimo (A): 0.750"
• Kipimo (B): 3.834"
• Kipimo (D): 6.000"
• Kipimo (E): 1.875"
• Kipimo (F): 1.625"
• Kipimo (G): 0.125"
• Kipimo (L): 2.625"
• Mzunguko wa Bolt: 5.000"
• Ukubwa wa Skrubu za Seti: 3/8-16
• Torque ya wrench: 720 pauni
• Uzito: Pauni 10.0

Uwekaji wa Kawaida

1. Hakikisha koni kwenye kichaka na ndani ya bidhaa inayoendeshwa ni safi na haina mafuta au mafuta yoyote ya kuzuia kukamata.
2. Slaidi Uchakataji wa QD kwenye shimoni, mwisho wa flange kwanza, kisha ukusanye ufunguo.
3. Weka kichaka cha QD kwenye shimoni. Tumia tu ufunguo wa kawaida wa Allen ili kukaza skrubu iliyowekwa kwenye ufunguo (kubana kwa mkono). Usisukuma kwa nguvu sana.
4. Slaidi mwisho mkubwa wa sprocket au sehemu nyingine ya shimo la taper kwenye nafasi juu ya koni, ukitengenezea mashimo ya bolt yaliyopigwa kwenye sprocket au sehemu nyingine na mashimo ya taper kwenye flange ya bushing. Kisha kusanya bolt ya kuvuta-up na washer wa kufuli.

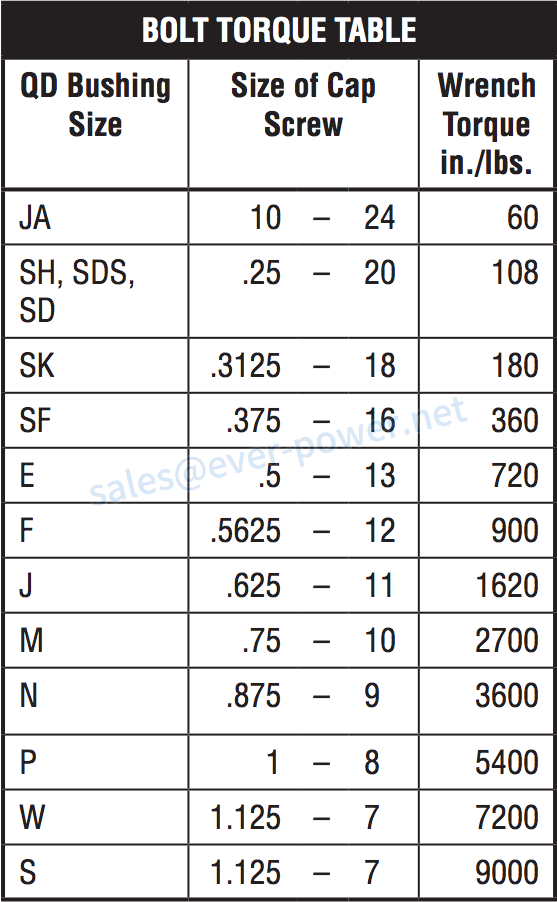

5. Kaza boli za kuvuta juu kwa kutafautisha na kwa usawa kwa viwango vya kukaza vilivyoonyeshwa kwenye jedwali la torati hapa chini. Usitumie upanuzi kwenye vipini vya wrench. Kunapaswa sasa kuwa na pengo kati ya uso wa sprocket au kitovu cha sehemu nyingine na flange ya bushing ya QD ili kuhakikisha mshiko wa kuridhisha uliopunguzwa na kufaa kwa vyombo vya habari. KUMBUKA: Pengo hili halipaswi kuzibwa.

Kushusha

Faida za Misitu ya QD

Vichaka vya QD ni aina maarufu ya fani inayotumika katika viendeshi sambamba na pulley na sprockets mbalimbali. Zina mchakato rahisi wa usakinishaji na kuondoa na zimetengenezwa kwa chuma cha hali ya juu. Zina uhifadhi bora na nguvu ya juu sana ikilinganishwa na aina zingine za fani. Baadhi ya faida za vichaka vya QD zimeorodheshwa hapa chini. Unaweza kufaidika na utendaji wake bora na uimara, haswa zinapotumika kwa mizigo mizito.
Vichaka visivyo na funguo hutoa muunganisho salama na hupunguza msongo kwenye vipengele vya kupachika. Hakuna mashimo yaliyogongwa, vichaka au njia kuu zinazohitajika katika vichaka hivi, na hivyo kupunguza uwazi na uchakavu. Pia hutumia mzunguko mzima wa shimoni, kupunguza mikunjo na kuwezesha muunganisho salama. Vichaka vya QD pia vinapatikana katika mitindo ya vichaka vilivyogawanyika na QD.
