Замена планетарной коробки передач модели 5 серии AUBURN (приводы выходного вала)

Планетарный редуктор серии Model 5

The Model 5 series planetary gearbox is another type of gearbox that uses planetary gears to transmit torque and speed between an input and output shaft. Similar to the Model 4 series, it consists of a central sun gear, multiple planet gears, and an outer ring gear.

However, the Model 5 series is designed for even higher torque applications than the Model 4 series, and it is typically used in heavy-duty industrial machinery, mining equipment, and marine applications. It is available in various gear ratios and can be customized to meet specific torque and speed requirements.

Some of the key features of the Model 5 series planetary gearbox include high torque capacity, low noise operation, high efficiency, and low backlash. It is also designed for easy integration with various types of motors, making it a popular choice for applications requiring high power density and precision control.

In addition, the Model 5 series planetary gearbox is built to withstand harsh operating conditions, including high shock loads, extreme temperatures, and exposure to water and dust. These features make it a reliable and durable choice for various industrial and marine applications.

Model 5 Series, Shaft output drives----technical specification (Style “T”)

• Вход вращается, и выход вращается в том же направлении.
• Other ratios and another input types can uniquely design.


  FEATURE CHART: MODEL 5 SERIES, SHAFT OUTPUT DRIVES, SINGLE REDUCTION (Style “T”)
  ПАРАМЕТРЫ	ОПИСАНИЕ	НОМЕР ЗАКАЗА	ИСПОЛЬЗУЙТЕ КОДЫ ЗАКАЗА ОПЦИЙ ДЛЯ СОЗДАНИЯ НОМЕРА ЗАКАЗА
  МОДЕЛЬНЫЙ СЕРИЙ	MODEL 5	5T	5T
  MOTOR PILOT/HUBS   ВАРИАНТЫ ВХОДНОГО ВАЛА	САЕ А САЕ Б   1-1/2”Ключ	A B   КО		B
  Входной шлиц двигателя   ВАРИАНТЫ ВХОДНОГО ВАЛА	13Т - 16/32 1”- 6B 14Т - 12/24 15Т - 16/32 ВАРИАНТЫ ВХОДНОГО ВАЛА	13 6Б 14 15 O			13
  ВАРИАНТЫ СООТНОШЕНИЯ	3.68,  4.11 4.69,  5.54 6.9	03, 04A 04B, 05 06				04A
  ВАРИАНТЫ ВЫХОДНОГО ВАЛА	1-3/4 J501 Конус 17T-12/24 Шлиц 23Т-12/24 Шлиц 23Т-12/24 Короткий 1.75 с ключом 2.00 Ключ 2.00 Полый 1.75 Полый 2.00 Ключ 2.00 Раунд 2.56 раунд 2.00 Hex	T1 17 23 23S К1 К2 К3 К4 К5 A1 А2 H1					К4
  ТОРМОЗ	160 Н.м 260 Н.м 330 Н.м 440Н.м Без тормоза	Б4Д Б4Ф B4H B4L ВО						ВО
  Пример полного кода заказа:			5T	B	13	04A	К4	ВО

How to maintain Model 5 Series Planetary Gearbox?

Proper maintenance of the Model 5 series planetary gearbox is essential to ensure its reliable and efficient performance in demanding applications. Here are some important tips for maintaining your Model 5 series planetary gearbox:

1. Check the lubrication: Regularly check the lubrication of the gearbox to ensure that it is adequately lubricated. Use the recommended lubricant and change it at the recommended intervals. Proper lubrication is essential to prevent wear and tear on the gears and other components.

2. Check for leaks: Check for leaks around the gearbox. If you notice any leaks, address them immediately to prevent damage to the gearbox and other components.

3. Check the backlash: Check the backlash of the gearbox periodically to ensure that it is within the recommended range. Too much backlash can cause damage to the gears and reduce the system's accuracy.

4. Check for wear and damage: Regularly inspect the gearbox for wear and damage, such as cracks, chips, or other signs of wear. If you notice any damage, address it immediately to prevent further damage to the gearbox and other components.

5. Check the mounting: Check the gearbox mounting to ensure it is adequately secured. Loose mounting can cause vibration and damage to the gearbox and other components.

6. Keep the gearbox clean: Keep the gearbox clean and free from dirt and debris. Dirt and debris can cause damage to the gears and other components, and reduce the efficiency and performance of the gearbox.

7. Follow the manufacturer's recommendations: Follow the manufacturer's recommendations for the maintenance and operation of the gearbox. This includes recommended lubricants, operating temperatures, and other important information.

By following these tips, you can help to ensure the reliable and efficient performance of your Model 5 series planetary gearbox. Regular maintenance and inspection can also help to prevent costly repairs and downtime in your industrial or marine application.

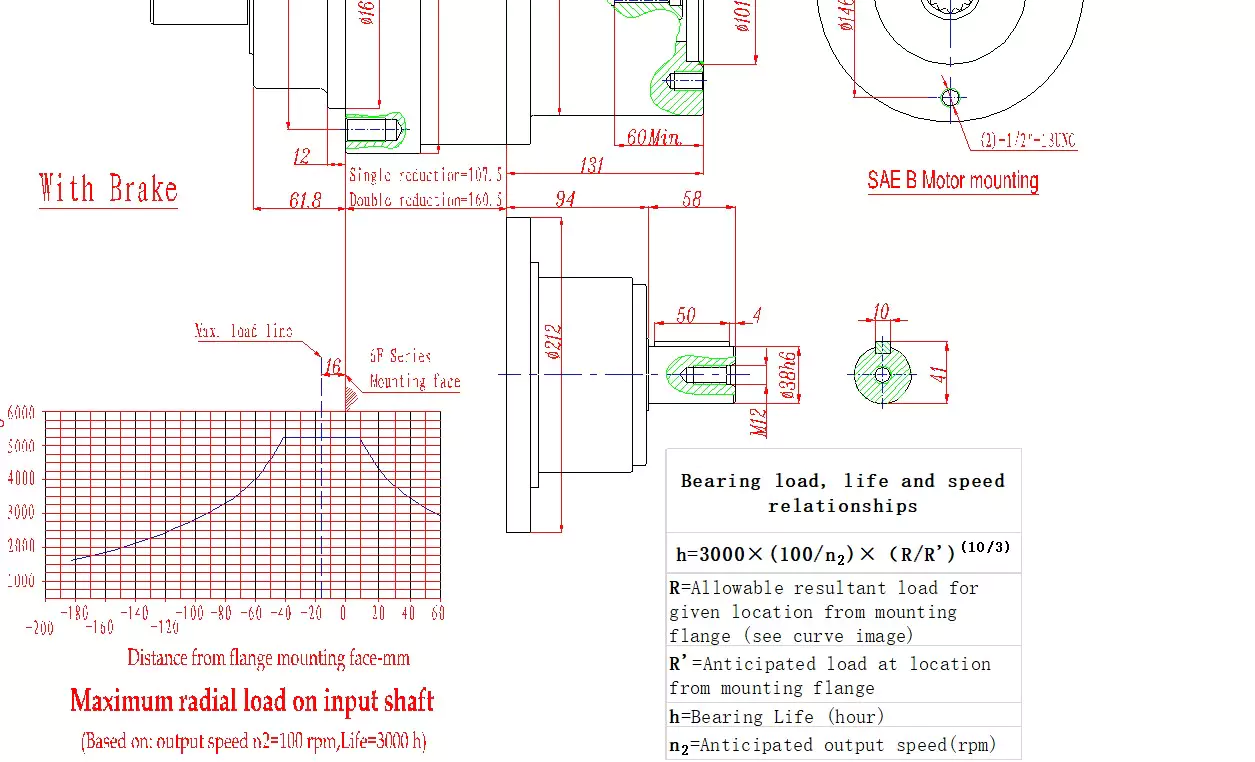

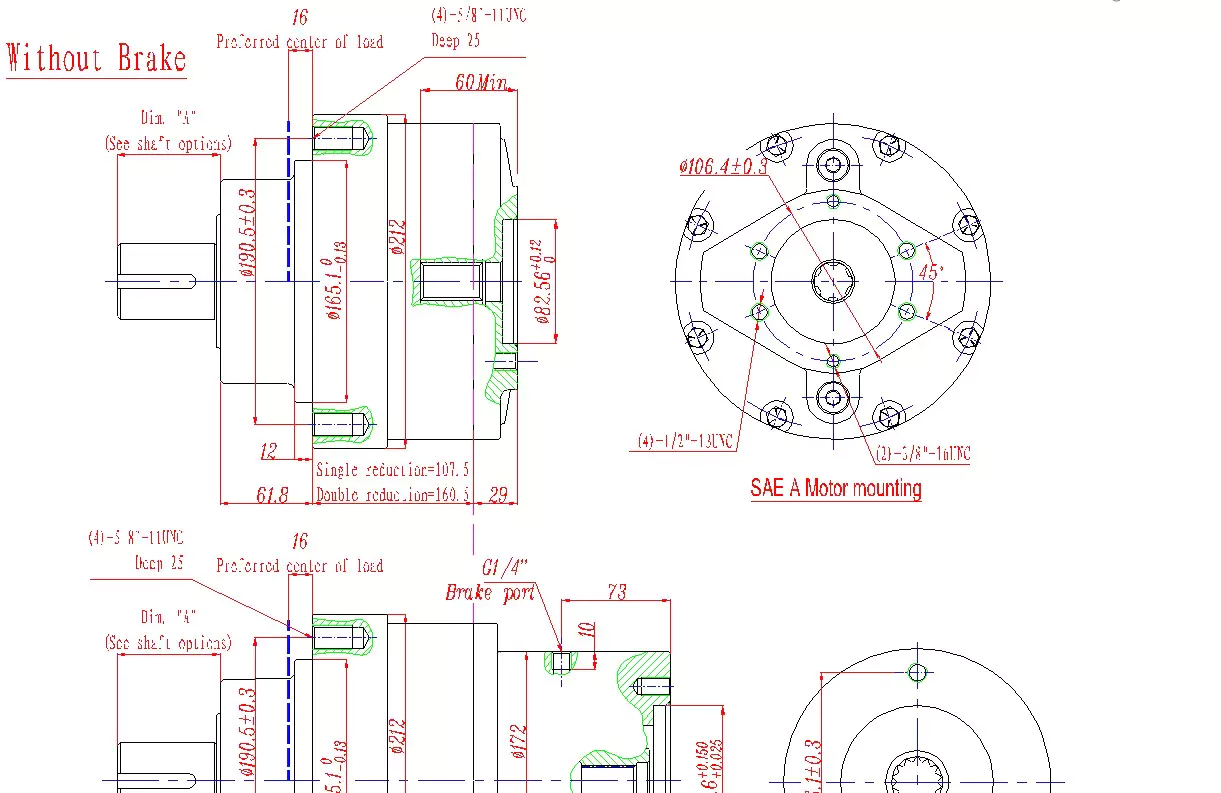

Model 5 Series, Shaft output drives---dimensions (Style “T”)

Application of Model 5 Series Planetary Gearbox

Selecting the right Model 4 Series Planetary gearbox for your application can be complex, considering many factors. Here are some key factors to keep in mind when selecting a Model 4 Series gearbox:

1. Torque requirements: The torque requirements of your application will determine the size and ratio of the gearbox you need. It is essential to ensure that the gearbox you select has a sufficient torque capacity to handle the loads of your application.

2. Speed requirements: The speed requirements of your application will affect the gear ratio you need. Selecting a gearbox with a gear ratio that will allow you to achieve the desired output speed is vital.

3. Mounting options: The Model 4 Series gearbox has various mounting options, including flange, foot, and shaft mounting. It is important to select a mounting option that is compatible with your application.

4. Input and output options: The Model 4 Series gearbox has a range of input and output options, including solid shaft, hollow shaft, and motorized options. It is important to select the input and output options that are compatible with your application.

5. Environmental factors: The environmental factors of your application, such as temperature, humidity, and exposure to chemicals, will affect the type of gearbox you need. It is important to select a gearbox that is designed to operate in the environmental conditions of your application.

6. Maintenance requirements: The maintenance requirements of the gearbox will affect the overall cost of ownership of your application. Selecting a gearbox with low maintenance requirements and long service life is important.

7. Application-specific requirements: Depending on your application, there may be other specific requirements that you need to consider when selecting a gearbox, such as noise level, precision, and shock load capacity.

Overall, selecting the right Model 4 Series Planetary gearbox for your application requires careful consideration of various factors. By considering the torque requirements, speed requirements, mounting options, input and output options, environmental factors, maintenance requirements, and application-specific requirements, you can select a gearbox that is well-suited to your needs.

Наша компания

В настоящее время мы производим планетарные редукторы серии NB3, гусеничные приводы серии NB4, поворотные приводы серии NB7, колёсные приводы серии NB6 и планетарные редукторы серии US. Ассортимент продукции вырос до 10 000 наименований, диапазон передаточных чисел редуктора составляет от 3,3 до 9000, а выходной крутящий момент – от 500 до 450 000 Н·м. Продукция экспортируется в более чем 901 TP3T США, Европу, Австралию, Южную Америку, на Ближний Восток и в Юго-Восточную Азию. Монтаж и габаритные размеры планетарных редукторов полностью идентичны, что позволяет производить их как европейскую, так и американскую продукцию, обеспечивая полную совместимость и взаимозаменяемость.
Компания располагает большим количеством полностью автоматизированных комплексных обрабатывающих центров тайваньского производства, шлифовальными станками с ЧПУ, зубообрабатывающими станками с ЧПУ, станками с ЧПУ и другим высококачественным оборудованием, что гарантирует высокую точность изготовления деталей. Сотрудники проходят строгую профессиональную подготовку, обладают необходимыми навыками и высоким качеством. Внедрение современных компьютерных систем для полного управления позволило успешно пройти сертификацию системы качества ISO9001:2000.
В этом каталоге представлены планетарные редукторы серии US (модели 3–8). Мы предлагаем услуги по проектированию, разработке, поддержке прототипов, а также полный комплекс испытаний и производственные мощности. Продукция применяется в подъемных системах, сельском хозяйстве, автомобилестроении, строительстве, лесном хозяйстве, промышленности и судостроении.

Наша фабрика

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
1. Что такое производственный процесс?

A: Производственный процесс, включающий резку сырья, обработку, шлифовку, очистку аксессуаров, сборку, очистку, укладку, покрытие маслом, прессование крышки, тестирование и упаковку.

2. Как контролировать качество продукции?

A: Сочетая передовое оборудование и строгое управление, мы обеспечиваем высокий стандарт и качество поворотных приводов для наших клиентов по всему миру.

3: Как долго длится срок доставки?
О: При наличии товара на складе - в течение семи дней, при отсутствии - 25-45 дней, в зависимости от количества.

4. Вы торговая компания или производитель?

A: У нас есть наш завод с 20-летним опытом работы в поворотных приводах; наш тип - завод + торговля.

5: Каковы ваши условия оплаты?

A: Запасы товаров, 100% предоплаты. Если товары необходимо произвести, 30% предоплата, и баланс оплачивается перед отправкой. Для больших заказов более 50000 USD, мы можем принять L/C На месте.

6. Что такое транспорт?
A: Небольшое количество, по экспресс, таких как DHL, UPS, TNT, FEDEX. Если большое количество, по морю или воздуху.

7. Можете ли вы предоставить OEM-услуги?
A: Да, мы предоставляем услуги OEM, сделать как ваш размер, упаковка, и другие требования.
