PGV035 сериясы спиралдуу редуктор

PGV035 сериясы спиралдуу редуктор

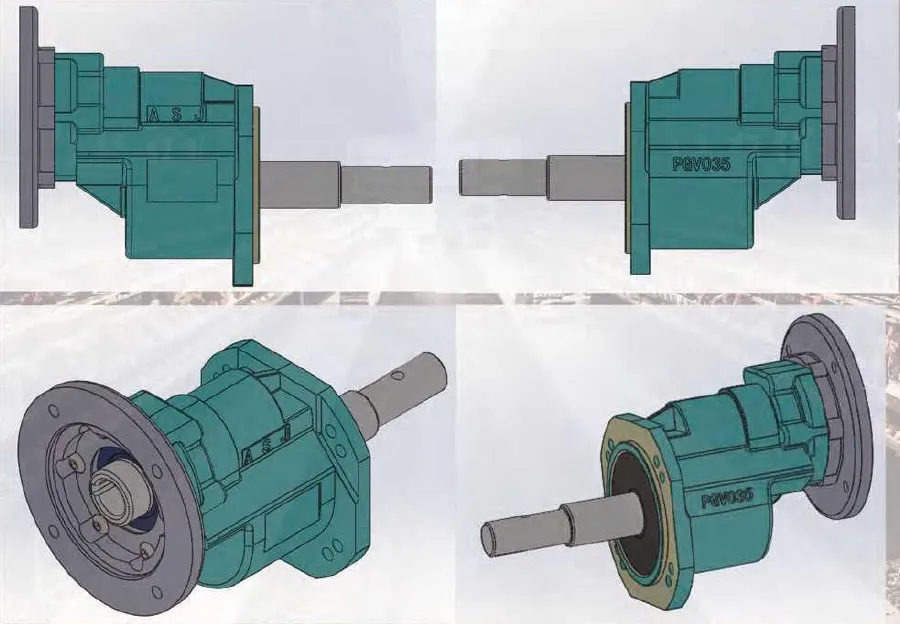

PGV035 сериясындагы автоматтык мал чарбачылыгы үчүн редуктор - бул автоматтык мал чарбачылыгында колдонулган атайын курт тиштүү редуктор, ал орнотуунун оңойлугу, аз ызы-чуу, узак кызмат мөөнөтү жана жогорку коргоо артыкчылыктарына ээ. Колдоочу мотордун кубаттуулугу 0,25 кВт ~ 0,75 кВт болушу мүмкүн, ал эми кардарлардын ар кандай муктаждыктарын канааттандыруу үчүн дал келген фланецтерди колдонсо болот.

Продукциянын натыйжалуулугу:

1. Ар бир модулдун модулдук дизайны, жалпы бөлүктөрү көбүрөөк.
2. Чоң катыш диапазону, кадимки RV редукторуна караганда көбүрөөк тандоо.
3. Компакттуу жана компакттуу корпус көпчүлүк жабдуулардын конструкцияларына туура келет.
4. Толук синтетикалык майлоо (320/220 илешкектүүлүгү тандоо болушу мүмкүн).
5. Корпус материалы - ADC12, порошок боёгу менен, ал коррозияга каршы касиеттерге жана көрүнүшкө ээ.
6. NOK май мөөрү (NBR) менен мөөр басылган, жакшы герметикалык.
7. Муфта материалы 20CrMnTi, карбюрациялоо жана чыңдоо менен, 0,25-0,45 мм, HRC58-62.

Өнүмдүн сыпаттамасы:

Тандоо параметрлеринин таблицасы

4P	3ph	220в/380В	50HZ	T1
Уюл	3 фаза электр күч	Чыңалуу	Баалоо	Орнотуу ыкма
2P 4P 6P 8P	3ph	220V 380V	50HZ 60HZ

Туташтыруу фланецинин өлчөмүнүн таблицасы

Эскертүү: Киргизүүчү фланец милдеттүү эмес. B металл вал жеңи менен жабдылган дегенди билдирет.

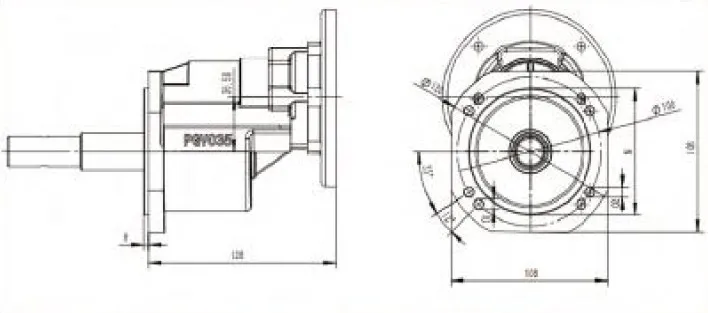

Чыгуучу туташуунун өлчөмү:

Эскертүү: Чыгуучу терминалдын туташтыруу өлчөмү жогорудагы таблицада, ал эми ылайыкташтырылган валы төмөндө көрсөтүлгөн. Эгерде ылайыктуу тетиктер табылбаса, биз аны кардардын талаптарына ылайыкташтыра алабыз.

Чыгаруу валынын мүнөздөмөлөрүнүн таблицасы:

Колдонуу ыкмасы:

PGV035 сериясындагы спираль тиштүү редуктор оңой орнотуу жана учурдагы системаларга интеграциялоо үчүн иштелип чыккан. Аны кантип натыйжалуу колдонуу керектиги боюнча этап-этабы менен көрсөтмө:

1. Керектүү тиштүү дөңгөлөктүн катышын аныктаңыз: Колдонулган варианттардан тиешелүү тиштүү дөңгөлөктүн катышын тандоо үчүн колдонмоңуздун ылдамдыгын жана момент талаптарын баалаңыз.
2. Орнотуу: Редукторду керектүү жерге ылайыктуу болтторду жана кронштейндерди колдонуп бекем орнотуңуз. Туташкан компоненттердин киргизүү жана чыгаруу валдары менен туура тегизделгенин текшериңиз.
3. Киргизүү жана чыгаруу туташуулары: Редуктордун киргизүү валын электр кыймылдаткычы же кыймылдаткычы сыяктуу кубат булагына туташтырыңыз. Ошо сыяктуу эле, чыгуучу валды кыймылдаткыч жабдууларга же механизмдерге туташтырыңыз.
4. Майлоо: Оптималдуу иштөө жана узак мөөнөттүү кызмат кылуу үчүн туура майлоо абдан маанилүү. Редукторду сунушталган аралыкта майлоо үчүн тиешелүү майлоочу каражатты колдонуу боюнча өндүрүүчүнүн көрсөтмөлөрүн аткарыңыз.

Иштөө аймагы:

Кайра иштетүүчү жабдуулар:

Жарым автоматтык чогултуу линиясы:

Биздин компания:

Биздин компания үйдө жана чет өлкөлөрдө алдыңкы өндүрүш жана сыноо жабдууларын киргизет, инновациялык изилдөөлөрдү жана иштеп чыгууларды жана өндүрүштү жүргүзүү үчүн тармакта кесипкөй жана техникалык персоналды жалдайт, редукторлорду өндүрүүнүн ар бир звеносун катуу көзөмөлдөө үчүн стандартташтырылган өндүрүштү башкарууну кабыл алат жана көп жылдардан бери кардарларга жогорку сапаттагы, жогорку энергия үнөмдүүлүгүндөгү жана жогорку туруктуулуктагы продукцияларды берип келет. Кытайдын илимий-изилдөө жана иштеп чыгуу борбору ошондой эле берүү тармагындагы изилдөөлөрдү жана инновацияларды көбөйтүү, берүүлөрдү натыйжалуураак жана ишенимдүү кылуу үчүн түзүлгөн! Кардарларга берүү чечимдерин жакшыраак камсыз кылуу үчүн.

Учурда негизги продукциялар MRV сериясындагы курт тиштүү редуктор, GV сериясындагы тиштүү редуктор, RT сериясындагы күн энергиясын редуктор, XV сериясындагы планетардык редуктор, BD сериясындагы гармоникалык редуктор жана башка стандарттуу эмес редукторлор болуп саналат; продукциялар жабдуулар өнөр жайында, тамак-аш өнөр жайында, унаа жуугуч өнөр жайында, таңгактоо өнөр жайында, берүү өнөр жайында, автоматташтыруу өнөр жайында, күн энергиясы өнөр жайында кеңири колдонулат.
