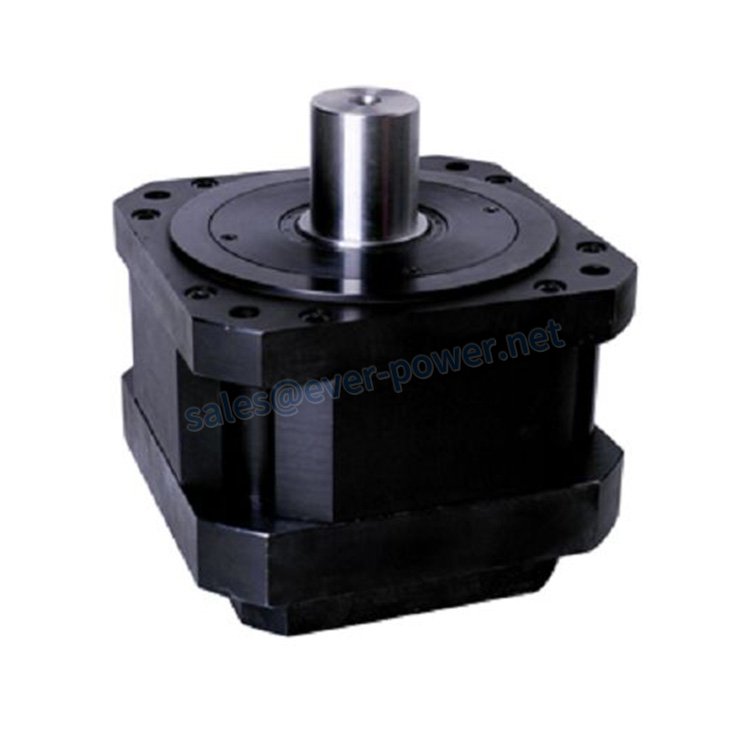

EPX ауыр планеталық беріліс қорабы

Санат: Планетарлық беріліс қорабы Тег: планеталық беріліс қорабы

Сипаттама

Түр		PX190	PX240	PX285	PX330	PX400	Арақатынас	Кезеңдер
Номиналды шығыс моментіT2N	Нм	2086.7	3706.4	6398.5	10170.8	16091.8	4	1
		1550	3027.3	5236.3	8313.3	12414	5
		940.7	1836.5	3175.4	5043.4	7506.3	8
		- -	1800	- -	- -	- -	10
		- -		- -	- -	- -	9	2
		- -	- -	- -	- -	- -	12
		- -	- -	- -	- -	- -	15
		2086.7	3706.4	6398.5	10170.8	16091.8	16
		2086.7	3706.4	6398.5	10170.8	16091.8	20
		1550	3027.3	5236.3	8313.3	12414	25
		2086.7	3706.4	6398.5	10170.8	16091.8	32
		1550	3027.3	5236.3	8313.3	12414	40
		940.7	1836.5	3175.4	5043.4	7506.3	64
		2086.7	- -	- -	- -	- -	60	3
		2086.7	3706.4	6398.5	10170.8	16091.8	80
		2086.7	3706.4	6398.5	10170.8	16091.8	100
		1550	3027.3	5236.3	8313.3	12414	120
		2086.7	3706.4	6398.5	10170.8	16091.8	160
		1550	3027.3	5236.3	8313.3	12414	200
		2086.7	3706.4	6398.5	10170.8	16091.8	256
		1550	3027.3	5236.3	8313.3	12414	320
		940.7	1836.5	3175.4	5043.4	7506.3	512
Апаттық аялдама	Нм	T2Not=2T2N

Түр		PX190	PX240	PX285	PX330	PX400	Кезеңдер
Frmax.for10.000h	Н	4200	6750	9550	9200	15800
Famax.for10.000h	Н	3400	6500	7800	8500	11500
Толық жүктеме кезіндегі тиімділік	%	96					1
		94					2
		90					3
Орташа өмір сүру ұзақтығы	h	20000
Салмағы	Кг	34+5	59+12	87+26	115+30	195+55	1
		37+5	75.5+12	110+26	160+30	285+55	2
		42.5+4	80+9	128+12	190+26	330+30	3

Банклаш		arcmin(分)	PX190	PX240	PX285	PX330	PX400	Кезеңдер
	дәлдік		<12	<10	<10	<10	<10	1
	критерий		<12	<10	<10	<10	<10	1
	дәлдік		<15	<18	<18	<18	<18	2
	критерий		<15	<18	<18	<18	<18	2
	дәлдік		<22	<22	<22	<22	<22	3
	критерий		<22	<22	<22	<22	<22	3

		PX190	PX240	PX285	PX330	PX400
Бұралу қаттылығы	Нм/аркмин	66.7	123.3	213.3	339	536.4
Шу	дБ(А)	70	70	70	70	70
Максималды кіріс жылдамдығы	мин-1	6000	5000	5000	4500	3800
Ұсынылған енгізу жылдамдығы	мин-1	2500	2000	2000	2000	2000

	Түр		PX190			PX240			PX285			PX330			PX400
	кезеңдері		1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
А	Фланец ұзындығы	□	190			240			285			330			400
D1	фланецті тесіктер шеңбері		215			265			315			370			425
D2	Орнату бұрандасыx тереңдігі	4?/қаріп>	φ13.5			φ18			φ18			φ22			φ22
D3	Шығыс білігінің диаметрі	h6	50			65			70			80			90
D4	Білік түбірі		60			75			85			90			100
D5	Шығысты орталықтандыру	h7	160			225			250			290			350
D7	Қозғалтқыштың кіріс орталығының тесігі	H7	114.3	114.3	114.3	180	114.3	114.3	230	180	180	250	230	230	300	250	250
D8	Кіріс тісшесінің бұрандасы	F7	35	35	35	42	35	35	55	42	42	60	55	55	80	60	60
D9	Тесік шеңбері		200	200	200	215	200	200	265	215	215	300	265	265	350	300	300
D10	Орнату бұрандасыx тереңдігі		M12*30	M12*30	M12*30	M12*30	M12*30	M12*30	M12*30	M12*30	M12*30	M16*40	M12*40	M12*30	M16*40	M16*40	M16*40
1-ші тоқсан	Кіріс фланеці	□	176	176	176	240	176	176	285	240	240	330	285	285	400	330	330
L1	Кілт ұзындығы		70			85			95			100			115
L2	Білік ұшынан қашықтық		5			7.5			7.5			10			10
L3	Шлангтан бастап біліктің ұзындығы		80			100			110			120			135
L4	Шығыстан бастап біліктің ұзындығы		90			113			123			133			150
L5	Дене ұзындығы		186	234	270.5	185.5	255.5	303.5	211	277	350	241	333	427	287	393	498
L6	Қозғалтқыш фланецінің ұзындығы		57	57	57	78	57	57	100	78	78	130	100	100	160	130	130
L7	Жалпы ұзындығы		333	381	417.5	316.5	425.5	473.5	434	478	548	504	566	660	597	673	778
L8	Шұңқырдың тереңдігі		8			8			8			8			10
L9	Қозғалтқыштың орналасу тереңдігі		4	4	4	6.5	6.5	6.5	6.5	6.5	6.5	8	6	6	8	8	8
L10	Қозғалтқыш білігінің ұзындығы		80	80	80	85	80	80	110	85	85	140	110	110	170	140	140
B1	Кілттің ені		14			18			20			22			25
H1	Кілт биіктігі		53.5			69			74.5			85			95
З	Бағыт тесіктері		M12?6			M12?6			M16?0			M16?0			M16?0
Х	Фланецтің тереңдігі		26			25			25			25			35
B2	Кілттің ені	js9	--	--	--	12	--	--	16	12	12	18	16	16	22	18	18
H2	Кілт биіктігі		--	--	--	45.3	--	--	59.3	45.3	45.3	64.4	59.3	59.3	85.4	64.4	64.4

*Ұзынырақ қозғалтқыш біліктері үшін L6 қолданылады: L6 және L10 өлшемдері қозғалтқыш білігімен бірдей мөлшерде ұзарады.

1-мүйізбен жұмыс істеу）i=10 сағат，A=□120，L5=96，L7=191；2-мүйізбен жұмыс істеу）i=10 сағат，L5=178，L7=290。

Өнімнің жылдам мәліметтері:

Стандартты және стандартты емес қол жетімді
Жоғары сапамен және бәсекеге қабілетті бағамен
Жедел жеткізу
Тұтынушының сұранысы бойынша орау.

Біз Қытайда жоғары сапа бойынша ең жақсы бағаны ұсынамыз деп уәде береміз! Сондай-ақ өнімдерге арнайы тапсырыс қабылдаймыз. Егер сіз біздің өнімдерге қызығушылық танытсаңыз. Бізге хабарлаудан тартынбаңыз. Біз сізге егжей-тегжейлі ақпарат беруге қуаныштымыз. Біздің өнімдеріміз қауіпсіз және жоғары сапалы және қолайлы бағада болатынына уәде береміз. Егер сіз біздің өнімдерге қызығушылық танытсаңыз, бізбен мүмкіндігінше тезірек хабарласыңыз. Біз сіздің ынтымақтастығыңызды шын жүректен іздейміз.

Біздің өнімдеріміздің көпшілігі Еуропаға немесе Америкаға экспортталады, стандартты және стандартты емес өнімдер бар. Біз сіздің сызбаңызға немесе үлгіңізге сәйкес жасай аламыз. Материал стандартты немесе сіздің арнайы сұранысыңыз бойынша болуы мүмкін. Бізді таңдасаңыз, сенімді таңдайсыз.

өнім сапасы туралы есеп

Қол жетімді материалдар

1. Тот баспайтын болат: SS201, SS303, SS304, SS316, SS416, SS420
2. Болат:C45(K1045), C46(K1046),C20
3. Жез:C36000 (C26800), C37700 (HPb59), C38500(HPb58), C27200(CuZn37), C28000(CuZn40)
4. Қола: C51000, C52100, C54400, т.б.
5. Темір: 1213, 12L14,1215
6. Алюминий: Al6061, Al6063
7. Сіздің сұранысыңыз бойынша OEM
өнім материалдары қолжетімді

Беттік өңдеу

Күтімдеу, табиғи канонизация, термиялық өңдеу, жылтырату, никельмен қаптау, хромдау, мырышпен қаптау, сары пассивизация, алтын пассивизация, атлас, қара бетін боялған және т.б.

Өңдеу әдісі

CNC өңдеу, штамптау, жону, фрезерлеу, бұрғылау, тегістеу, броштау, дәнекерлеу және құрастыру
өнімді әрлеу

QC және сертификат

Техниктер өндірісте өзін-өзі тексереді, кәсіби сапа инспекторы пакетке дейін соңғы тексеруді жүргізеді
ISO9001:2008, ISO14001:2001,ISO/TS 16949:2009

Пакет және жеткізу уақыты

Өлшемі: Суреттер
Ағаш қорап/контейнер және паллет немесе теңшелген сипаттамаларға сәйкес.
15-25 күндік үлгілер. Ресми тапсырыс 30-45 күн
Порт: Шанхай/Нинбо порты
өнім пакеттері
