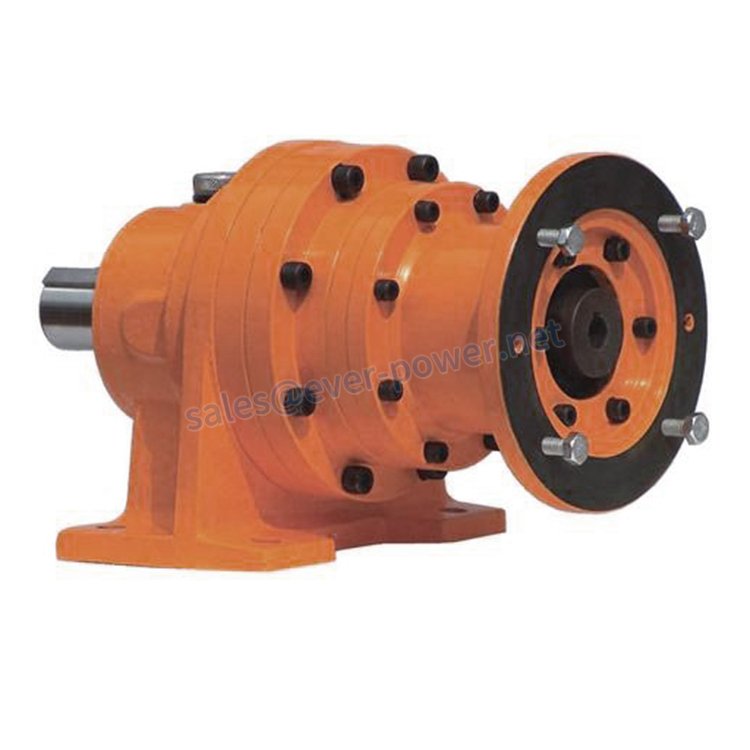

กล่องเกียร์ดาวเคราะห์เสริมประสิทธิภาพ

หมวดหมู่: กระปุกเกียร์ดาวเคราะห์ ป้ายกำกับ: กล่องเกียร์ดาวเคราะห์

เค้ก

	products type		PW215			PW265			PW315			PW360			PW420
	ขั้นตอน		1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
ดี1	รูหน้าแปลนวงกลม	Φ	190			225			265			300			350
ดีทู	installment hole	12- Φ	12			14			14			18			18
ดี3	output shaft diameter	Φ h7	50			80			90			110			120
ดี4	shaft root	Φ	60			100			110			125			140
ดี5	output diameter	Φ h7	160			200			230			250			300
ดี6	output flange diameter	Φ	215			250			300			350			400
ดี7	input center bore for motor	Φ H7	114.3	114.3	114.3	180	114.3	114.3	230	180	114.3	250	230	180	300	250	230
ดี8	input pinion bore	Φ F7	35	35	35	42	35	35	55	42	35	60	55	42	65	60	55
ดี9	hole circle	Φ	200	200	200	215	200	200	265	215	200	300	265	215	350	300	265
D10	mounting thread depth	4-/8-	เอ็ม12	เอ็ม12	เอ็ม12	เอ็ม12	เอ็ม12	เอ็ม12	เอ็ม12	เอ็ม12	เอ็ม12	เอ็ม16	เอ็ม12	เอ็ม12	เอ็ม16	เอ็ม16	เอ็ม12
D11	body diameter	Φ	215			265			315			360			420
ไตรมาสที่ 1	input flange	Φ	□ 175	□ 175	□ 175	250	□ 175	□ 175	300	250	□ 175	350	300	250	400	350	300
L1	key length		70			90			120			150			180
L2	distance from shaft end		5			10			10			10			15
แอล3	shaft length from spigot		80			110			140			170			210
แอล4	shaft length from output		95			130			160			195			235
แอล5	body length		226.5	274.5	312	372	384.5	432.5	428	509	521.5	475	583	664	530	645	753
แอล7	overall length		381.5	429.5	467	532	574.5	622.5	623	699	741.5	730	813	889	807	940	1023
แอล8	spigot depth		10			15			15			20			20
แอล9	motor location depth		6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5	6.5
แอล10	motor shaft length		83.5	83.5	83.5	93.5	83.5	83.5	116.5	93.5	83.5	145	116.5	93.5	144	145	116.5
บี1	key width		14			22			25			28			32
เอช1	key heith		53.5			85			95			116			127
ซี	orient holes		M12*26			M16*35			M16*35			M16*35			M20*50
ชม	flange length		17			20			25			30			30
บีทู	input key slot width		10	10	10	12	10	10	16	12	10	18	16	12	18	18	16
เอชทู	input key slot height		38.3	38.3	38.3	45.3	38.3	38.3	59.3	45.3	38.3	64.4	59.3	45.3	69.4	64.4	59.3

รายละเอียดโดยย่อของผลิตภัณฑ์:

มีทั้งแบบมาตรฐานและไม่เป็นมาตรฐาน
ด้วยคุณภาพและราคาที่แข่งขันได้
จัดส่งให้ทันที
บรรจุตามความต้องการของลูกค้า

เราสัญญาว่าจะเสนอราคาที่ดีที่สุดด้วยคุณภาพสูงในจีน! เรายังรับสั่งพิเศษเกี่ยวกับผลิตภัณฑ์อีกด้วย หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดอย่าลังเลที่จะแจ้งให้เราทราบ เรายินดีที่จะให้ข้อมูลโดยละเอียดแก่คุณ เราสัญญาว่าผลิตภัณฑ์ของเราจะปลอดภัยและมีคุณภาพสูงและราคาสมเหตุสมผล หากคุณสนใจในผลิตภัณฑ์ของเรา โปรดติดต่อเราโดยเร็ว เรากำลังมองหาความร่วมมือของคุณอย่างจริงใจ

สินค้าส่วนใหญ่ของเราจะถูกส่งออกไปยังยุโรปหรืออเมริกา ทั้งสินค้าที่ได้มาตรฐานและไม่ได้มาตรฐาน เราสามารถผลิตตามรูปวาดหรือตัวอย่างของคุณ วัสดุสามารถเป็นมาตรฐานหรือตามคำขอพิเศษของคุณ ถ้าคุณเลือกเรา คุณเลือกที่เชื่อถือได้

รายงานคุณภาพสินค้า

วัสดุที่มีอยู่

1. สแตนเลส: SS201, SS303, SS304, SS316, SS416, SS420
2. เหล็ก: C45 (K1045), C46 (K1046), C20
3. ทองเหลือง: C36000 (C26800), C37700 (HPb59), C38500( HPb58), C27200(CuZn37), C28000(CuZn40)
4. บรอนซ์: C51000, C52100, C54400 ฯลฯ
5. เหล็ก: 1213, 12L14,1215
6. อลูมิเนียม: Al6061, Al6063
7.OEM ตามคำขอของคุณ
วัสดุผลิตภัณฑ์ที่มีอยู่

การรักษาพื้นผิว

การหลอม, การทำให้บริสุทธิ์ตามธรรมชาติ, การรักษาความร้อน, การขัดเงา, ชุบนิกเกิล, ชุบโครเมี่ยม, ชุบสังกะสี, การทำฟิล์มสีเหลือง, การทำฟิล์มทอง, ผ้าซาติน, พื้นผิวสีดำ ฯลฯ

วิธีการประมวลผล

เครื่องจักรกลซีเอ็นซี เจาะ กลึง กัด เจาะ เจียร เจาะ เชื่อม และประกอบ
การตกแต่งผลิตภัณฑ์

การควบคุมคุณภาพและใบรับรอง

ช่างเทคนิคตรวจสอบตนเองในการผลิต ตรวจสอบขั้นสุดท้ายก่อนบรรจุโดยผู้ตรวจสอบคุณภาพมืออาชีพ
ISO9001:2008 , ISO14001:2001,ISO/TS 16949:2009

แพคเกจและเวลานำ

ขนาด: ภาพวาด
กล่องไม้/คอนเทนเนอร์และพาเลท หรือตามข้อกำหนดที่กำหนดเอง
ตัวอย่าง 15-25 วัน สั่งซื้ออย่างเป็นทางการ 30-45 วัน
พอร์ต: พอร์ตเซี่ยงไฮ้ / หนิงโป
แพคเกจผลิตภัณฑ์
