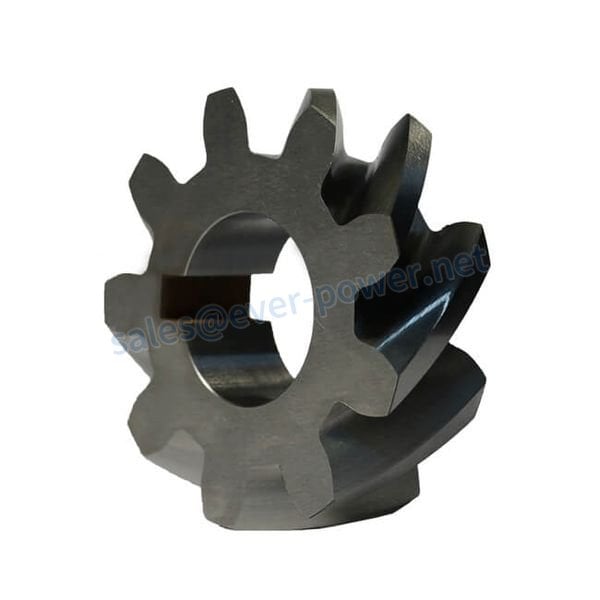

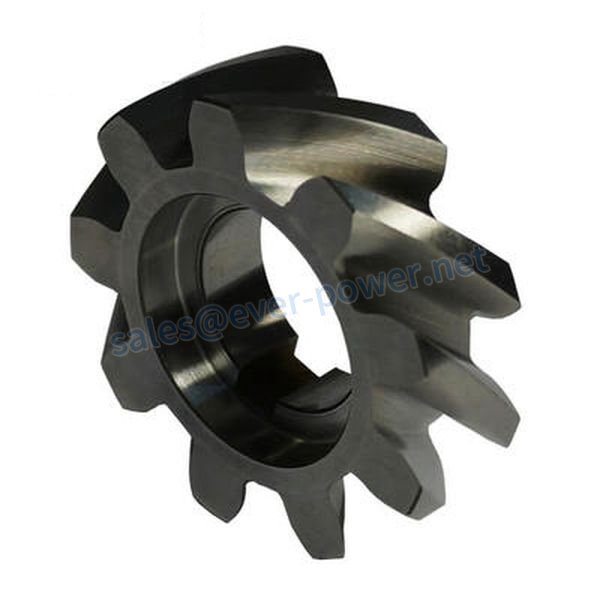

Mashine ya Kupakia Kinywaji Helical Gear

Mashine ya Kupakia Kinywaji Helical Gear
  • shirikisha
  • 20CrNiMoA
  • 15°
  • Darasa la 8 la AGMA
Kategoria:
Pata Nukuu ya Bure

Maelezo ya bidhaa

Data ya Msingi ya Gia
Umbo la Jino la Gearshirikisha
Nyenzo ya Gia20CrNiMoA
Mchakato wa Giaforging, carburizing, line line, kusaga meno
Pembe ya Shinikizo15°
Kiwango cha uboraDarasa la 8 la AGMA
Aina ya GiaMn=3.35, Z=9, a=15°, β=45°, mkono wa kushoto

Uwezo wa Gear/Spline

Gia za Ndani na Splines za Ndani
KUSAGAKUUMBOKUSAGA MENO
Upeo wa juu wa OD2500 mm2500 mm2500 mm
Kitambulisho cha chini650 mm50 mm100 mm
Upeo wa upana wa Uso500 mm500 mm500 mm
Upeo wa Kipenyo cha lamiDP 1DP 1DP 0.5
Upeo wa Moduli26 mm26 mm45 mm
Kiwango cha AGMA/ Kiwango cha DINDarasa la 8 la DINDarasa la 8 la DINDarasa la 4 la DIN
Kumaliza kwa uso wa menoRa 3.2Ra 3.2Ra 0.6
Upeo wa Pembe ya Helix±22.5°±22.5°±45°
Gia za Nje na Splines za Nje
HOBBINGKUSAGAKUSAGA MENO
Upeo wa juu wa OD1250 mm2500 mm2500 mm
Kiwango cha chini cha OD20 mm200 mm20 mm
Upeo wa upana wa Uso500 mm500 mm1480 mm
Upeo wa Kipenyo cha lamiDP 1DP 1DP 0.5
Upeo wa Moduli26 mm26 mm45 mm
Kiwango cha AGMA/ Kiwango cha DINDarasa la 8 la DINDarasa la 8 la DINDarasa la 4 la DIN
Kumaliza kwa uso wa menoRa 3.2Ra 3.2Ra 0.6
Upeo wa Pembe ya Helix±45°±45°±45°



Gia ya helical ni moja ya sehemu kuu za mfumo wa maambukizi ya mitambo. Usahihi wa uso wa jino na ubora wa meshing ndio funguo za kuhakikisha utendakazi wa kina wa bidhaa za kimitambo, kama vile ufanisi, kelele, usahihi wa upokezaji na maisha ya huduma. Muundo wa uso wa jino la gia ni ngumu, na usahihi wake wa usindikaji na udhibiti wa ubora wa meshing umekuwa shida ngumu katika teknolojia ya utengenezaji wa gia. Kwa sababu ya sifa za kijiometri, mchakato wa meshing, na muundo wa mashine ya kukata gia ya gia ya helical, urekebishaji wa lango ndio ngumu zaidi. Wakati huo huo, zana za usindikaji, mpangilio wa parameta ya chombo cha usindikaji, deformation ya upakiaji, na makosa ya mkusanyiko itasababisha meshing, kuzaa, na vibration yake. Mabadiliko ya utendakazi hufanya udhibiti wa ubora wa gia za helical kuwa ngumu katika muundo na utengenezaji. Na madhumuni yake maalum na utendaji bora wa matundu yana mahitaji madhubuti juu ya usahihi wa kijiometri na ubora wa matundu ya uso wa jino. Kwa hiyo, kuboresha usahihi wa machining na ubora wa kufuma wa uso wa jino wa gia ya helical imekuwa kitu cha tahadhari kubwa na utafiti na wataalam na wasomi katika nchi mbalimbali. Imekuwa teknolojia muhimu ya tasnia ya utengenezaji wa vifaa na lengo kuu.

Bidhaa Onyesha

Huduma Yetu

Kabla ya Uuzaji

1. Mteja hutoa michoro ya kina.
2. Tathmini mchoro, wasiliana na maswali ya kiufundi na ubora, na kisha fanya nukuu.
3. mawasiliano ya ana kwa ana maswali ambayo hayajatatuliwa.
4. Faili za PPAP za kutengeneza.
1. Mteja haitoi mchoro wa kina na anauliza ushirikiano wa kubuni kwa sehemu ya gia.
2. Tathmini mchoro, uige muundo ulioboreshwa, mchoro wa kina wa vipodozi, na kisha fanya nukuu.
3. Faili za PPAP za Babies.

Katika Mchakato

1. Wasiliana na maswali ya kina ya kiufundi yanayopatikana wakati wa uundaji wa mchakato.
2. Fanya alama za ufuatiliaji.
3. Tengeneza na uboresha mtiririko kamili wa uzalishaji na mpango wa kufunga usafiri.

Baada ya Mauzo

1. Fuata hali ya maombi ya bidhaa.
2. Kwa malalamiko ya ubora, toa maoni ndani ya saa 24 na uwasilishe ripoti ya 8D ndani ya saa 48. Ikiwa ni lazima, wafanyikazi wa kitaalam wangekuwa uwanjani kwa upande wa mteja, wakiwasiliana na kutatua shida.
3. Kuendelea kuboresha michakato ya machining, kuboresha ubora wa bidhaa, na kufupisha muda wa kuongoza.
4. Tembelea wateja nje ya nchi kila mwaka, ili kupata ushirikiano bora katika nyanja za kiufundi, ubora na kibiashara.

Maswali Yanayoulizwa Mara kwa Mara

Swali: Nifanye nini ikiwa siwezi kutambua gia?

A: Tafadhali tutumie gia yako iliyoharibika! Sisi utaalam katika reverse engineering.

Swali: Je! una kiwango cha chini cha agizo?

J: Mahitaji yetu ya chini hutegemea sehemu zilizoagizwa. Tutumie michoro yako, picha, gia za sampuli, au vipimo, na tutakujulisha mahitaji ya chini ya nafasi hiyo.

Swali: Ikiwa hakuna hisa, ni jinsi gani Mashine ya HZPT inaweza kutoa utoaji wa haraka hivyo?

J: Mchakato wetu wa kipekee wa utengenezaji, pamoja na hisa kubwa ya zana, malighafi, na bidhaa ambazo hazijakamilika, huturuhusu kukamilisha maagizo kwa muda mfupi iwezekanavyo.

Swali: Jinsi ya kupata bei ya chini?

J: Ongeza wingi. Kadiri unavyoagiza sehemu nyingi, ndivyo unavyopata bei ya chini.

Swali: Je, ninaweza kutumia vifaa vingine kando na chuma kutengeneza rack na pinion?

A: Bei ya racks haijawekwa. Kwa ujumla, tunahitaji kunukuu kulingana na vigezo vinavyohitajika vya mteja kama nyenzo, aina ya jino, moduli, urefu, usahihi, mtindo, pembe ya ond, na ubinafsishaji wa kipekee!

Swali: Jinsi ya kupata bei ya chini?

J: Ongeza wingi. Kadiri unavyoagiza sehemu nyingi, ndivyo unavyopata bei ya chini.

Swali: Je, kuna rack na pinion kwenye tovuti yako katika hisa?

J: Kila kitu tunachofanya kinapangwa. Sehemu zote kwenye tovuti yetu zimeundwa awali na zitatengenezwa wakati wa kuagiza, hivyo unaweza kuomba ukubwa tofauti wa upana wa uso wa mwisho, eyelets, magurudumu, nk.

Swali: Je, Mitambo ya HZPT inaweza kutengeneza Gia ambazo hazipo kwenye tovuti hii?

A: Bila shaka! Tunaweza kutoa gia maalum na chaguo bora za uwasilishaji kama gia za kawaida.

Swali: Je, Mitambo ya HZPT inaweza kutengeneza gia za kipimo?

A: Bila shaka! Tuna zana za kutengeneza saizi yoyote ya kipimo.

Bidhaa zinazohusiana

Maelezo ya haraka ya bidhaa:

  • Kawaida na isiyo ya kawaida inapatikana
  • Na ubora wa juu na bei ya ushindani
  • Uwasilishaji wa haraka
  • Ufungaji kulingana na mahitaji ya mteja.

Tunaahidi kutoa bei nzuri kwa ubora wa juu nchini China! Pia tunakubali agizo maalum kuhusu bidhaa. Ikiwa una nia ya bidhaa zetu. Tafadhali usisite kutufahamisha. Tunafurahi kukupa maelezo ya kina. Tunaahidi kwamba bidhaa zetu zingekuwa za usalama na zilikuwa katika ubora wa juu na bei nzuri. Kama una nia ya bidhaa zetu, tafadhali wasiliana nasi asap.We ni dhati kuangalia kwa ushirikiano wako.

Bidhaa zetu nyingi zinasafirishwa kwenda Ulaya au Amerika, bidhaa za kawaida na zisizo za kawaida zinapatikana. Tunaweza kutoa kulingana na mchoro wako au sampuli. Nyenzo inaweza kuwa ya kawaida au kulingana na ombi lako maalum. Ikiwa unatuchagua, unachagua kuaminika.

ripoti ya ubora wa pruduct

Nyenzo Zilizopo

1. Chuma cha pua: SS201, SS303, SS304, SS316, SS416, SS420
2. Chuma:C45(K1045), C46(K1046),C20
3. Shaba:C36000 ( C26800), C37700 ( HPb59), C38500( HPb58), C27200(CuZn37), C28000(CuZn40)
4. Shaba: C51000, C52100, C54400, nk
5. Chuma: 1213, 12L14,1215
6. Aluminium: Al6061, Al6063
7.OEM kulingana na ombi lako
vifaa vya bidhaa vinavyopatikana

Matibabu ya uso

Uwekaji mchoro, uwekaji mtakatifu asilia, matibabu ya joto, ung'aaji, upakaji wa nikeli, upako wa chrome, uwekaji wa zinki, upitishaji wa manjano, upitishaji wa dhahabu, satin, uso mweusi uliopakwa n.k.

Njia ya Usindikaji

CNC machining, ngumi, kugeuza, kusaga, kuchimba visima, kusaga, broaching, kulehemu na kuunganisha
kumaliza bidhaa

QC & Cheti

Mafundi hujiangalia katika uzalishaji, angalia-mwisho kabla ya kifurushi na mkaguzi wa Ubora wa kitaalam
ISO9001:2008 , ISO14001:2001,ISO/TS 16949:2009

Kifurushi & Muda wa Kuongoza

Ukubwa: Michoro
Kipochi/Kontena na godoro la mbao, au kulingana na maelezo maalum.
Sampuli za siku 15-25. Siku 30-45 agizo rasmi
Bandari: Shanghai/Ningbo bandari
vifurushi vya bidhaa
