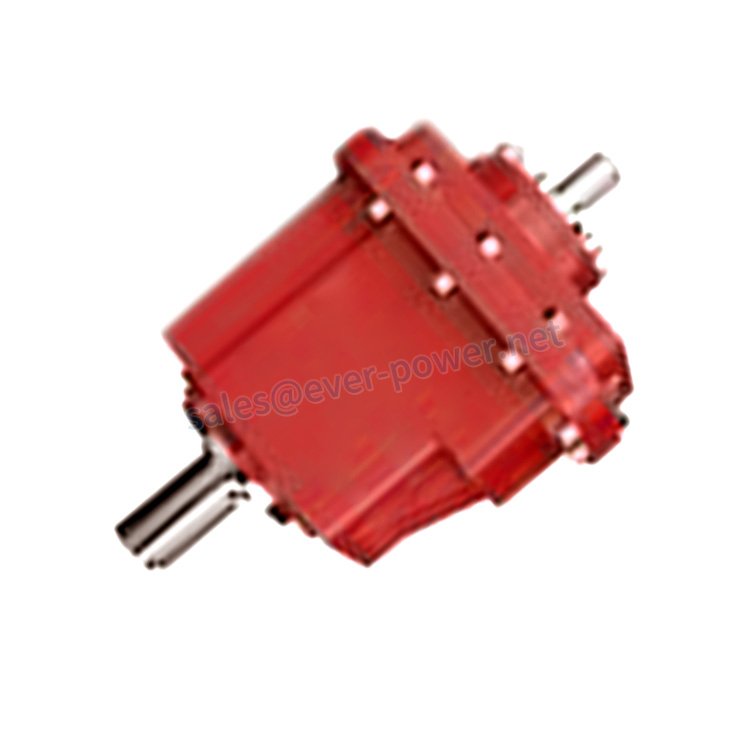

EPL İkişaftlı EPlanetar sürət qutuları

Kateqoriya: Helisel sürət qutusu Tag: Sürət qutuları

Təsvir

	Növ		EPL40			EPL60			EPL90			EPL120			EPL160
	stages		1	2	3	1	2	3	1	2	3	1	2	3	1	2	3
D1	flange holes circle		34			52			70			100			145
D2	Mounting threadx depth	4?/font>	M4?			M5?			M6?0			M10?6			M10?8
D3	Output shaft diameter	h7	8			10			16			20			35
D4	Shaft root		12			17			25			35			50
D5	Output centering	h7	26			40			60			80			130
D6	body diameter		40			60			80			115			170
L1	Key length		10			15			20			30			45
L2	Distance from shaft end		3.5			4			3			5			7
L3	Shaft length from spigot		17			21			26			40			58
L4	Shaft length from output		20			25			30			45			65
L5	Body length		38	50.7	63.2	47	60.5	74	60	78.5	96	74	101	128.5	97	136.5	177
L6	Motor flange length		10			14.5			18			33.5			50	60	60
L7	Overal lngth		94	106.7	119.2	121.5	135	148.5	148	166.5	184	207.5	234.5	262	299	348.5	389
L8	Spigot depth		2			3			3			4			5
B1	Key width		2			3			5			6			10
H1	Key height		8.8			11.2			18			22.5			38
Z	Orient holes		M3?			M4?			M5?2			M6?6			M12?5
Input shaft load	radial	N	80			130			230			580			650
	oxlu	N	85			150			260			600			700

EPL double shaft Planetary gearbox EPL double shaft EPLanetary gearboxes technical data: *For longer motor shafts L6 apPLies:The measure L6 and L10 will be lengthen by the same amount as the motor shaft. Moment of inertia：

Məhsulun qısa təfərrüatları:

Standart və qeyri-standart mövcuddur
Yüksək keyfiyyət və rəqabətli qiymətlə
Tez çatdırılma
Müştərinin tələbinə uyğun qablaşdırma.

Çində yüksək keyfiyyətlə ən yaxşı qiyməti təklif edəcəyimizə söz veririk! Məhsullar haqqında xüsusi sifariş də qəbul edirik. Məhsullarımızla maraqlanırsınızsa. Zəhmət olmasa bizə bildirməkdən çəkinməyin. Sizə ətraflı məlumat verməkdən məmnunuq. Məhsullarımızın təhlükəsiz olacağına, yüksək keyfiyyətli və münasib qiymətə olacağına söz veririk. Məhsullarımızla maraqlanırsınızsa, zəhmət olmasa bizimlə əlaqə saxlayın. Biz sizin əməkdaşlığınızı səmimi qəlbdən axtarırıq.

Məhsullarımızın əksəriyyəti Avropa və ya Amerikaya ixrac edilir, həm standart, həm də qeyri-standart məhsullar mövcuddur. Rəsminizə və ya nümunənizə uyğun olaraq istehsal edə bilərik. Material standart və ya xüsusi istəyinizə uyğun ola bilər. Bizi seçsəniz, etibarlı seçərsiniz.

məhsulun keyfiyyət hesabatı

Materiallar mövcuddur

1. Paslanmayan Polad: SS201, SS303, SS304, SS316, SS416, SS420
2. Polad:C45(K1045), C46(K1046),C20
3. Pirinç:C36000 (C26800), C37700 ( HPb59), C38500( HPb58), C27200(CuZn37), C28000(CuZn40)
4. Bürünc: C51000, C52100, C54400 və s.
5. Dəmir: 1213, 12L14,1215
6. Alüminium: Al6061, Al6063
7. İstəyinizə uyğun olaraq OEM
məhsul materialları mövcuddur

Səthi müalicə

Tavlama, təbii kanonizasiya, istilik müalicəsi, cilalama, nikel örtük, xrom örtük, sink örtük, sarı passivləşdirmə, qızıl passivləşdirmə, atlaz, Qara səth boyalı və s.

Emal üsulu

CNC emal, punch, torna, freze, qazma, daşlama, broşlama, qaynaq və montaj
məhsulun tamamlanması

QC və Sertifikat

Texniklər istehsalda özünü yoxlayır, peşəkar keyfiyyət müfəttişi tərəfindən paketdən əvvəl son yoxlama
ISO9001:2008, ISO14001:2001,ISO/TS 16949:2009

Paket və çatdırılma vaxtı

Ölçü: Rəsmlər
Taxta qutu/konteyner və palet və ya xüsusi spesifikasiyalara uyğun olaraq.
15-25 gün nümunələri. 30-45 gün rəsmi sifariş
Liman: Şanxay/Ninqbo limanı
məhsul paketləri
