محامل كتلة الوسادة UEP200
محامل UEP200 ذات الكتلة الوسادة هي محامل بسيطة ذات مسمارين تُثبّت على العمود باستخدام جهاز Tru-Loc. تتميز محامل UEP200 لدينا بمحامل دقيقة عالية الأداء من فئة C3، موضوعة داخل هياكل مصبوبة عالية المتانة؛ وهي مصنعة وفقًا لأبعاد قياسية في الصناعة، وقابلة للتبديل المباشر مع العلامات التجارية الأخرى. نوفر مجموعة كاملة من محامل UEP200 ذات الأقطار الداخلية بالبوصة والمترية، بالإضافة إلى مجموعة من ملحقات المحامل.
محامل كتلة الوسادة UEP200
محامل UEP200 ذات الكتلة الوسادة هي محامل بسيطة ذات مسمارين تُثبّت على العمود باستخدام جهاز Tru-Loc. تتميز محامل UEP200 لدينا بمحامل دقيقة عالية الأداء من فئة C3، موضوعة داخل هياكل مصبوبة عالية المتانة؛ وهي مصنعة وفقًا لأبعاد قياسية في الصناعة، وقابلة للتبديل المباشر مع العلامات التجارية الأخرى. نوفر مجموعة كاملة من محامل UEP200 ذات الأقطار الداخلية بالبوصة والمترية، بالإضافة إلى مجموعة من ملحقات المحامل.

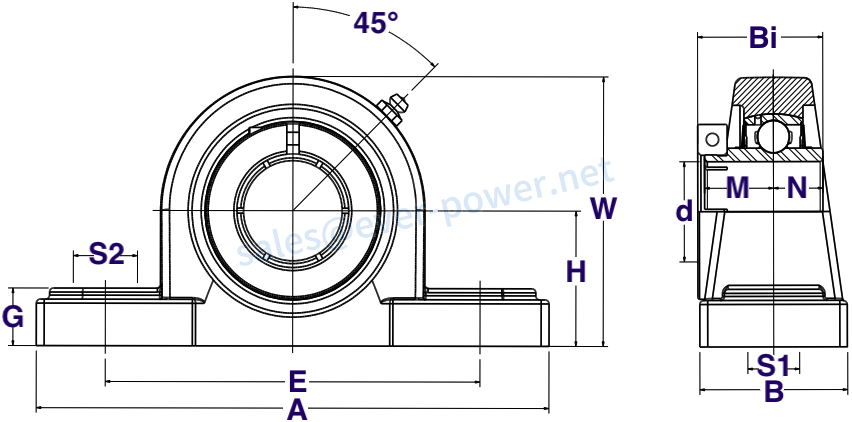

أحجام محامل وسادة UEP200
 |  |
| محمل # | قطر العمود (بالبوصة) | (H) (in) | (أ) (في) | (هـ) (في) | (ب) (في) | (S2) (in) | (S1) (in) | (شرك) | (يفوز) | (ثنائي) (في) | (شمال) (في) | (م) (في) | البرغي المستخدم (بالبوصة) | تصنيف الحمل الديناميكي | تصنيف الحمل الثابت | إدراج المحمل | رقم السكن | الوزن (رطل) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UEP204-12 | 3/4" | 1.313 | 5.00 | 3.75 | 1.50 | 0.75 | 0.44 | 0.56 | 2.56 | 1.2992 | 0.5000 | 0.7205 | 3/8 | 2,883 رطلاً | 1,496 رطلاً | UE204-12 | ص 204 | 1.5 |
| UEP204 | 20 ملم | 33.3 ملم | 127.0 ملم | 95.0 ملم | 38.0 ملم | 19.0 ملم | 11.0 ملم | 14.0 ملم | 65.0 ملم | 33.0 ملم | 12.7 ملم | 18.3 ملم | م10 | 12.82 كيلو نيوتن | 6.65 كيلو نيوتن | UE204 | P204 | 0.7 كجم |
| UEP205-14 | 7/8" | 1.438 | 5.50 | 4.13 | 1.50 | 0.75 | 0.44 | 0.59 | 2.81 | 1.3937 | 0.5630 | 0.7795 | 3/8 | 3,155 رطلاً | 1,810 رطل | UE 205-14 | ص 205 | 1.8 |
| UEP205-15 | 15/16" | 1.438 | 5.50 | 4.13 | 1.50 | 0.75 | 0.44 | 0.59 | 2.81 | 1.3937 | 0.5630 | 0.7795 | 3/8 | 3,155 رطلاً | 1,810 رطل | UE 205-15 | ص 205 | 1.8 |
| UEP205 | 25 ملم | 36.5 ملم | 140.0 ملم | 105.00 ملم | 38.0 ملم | 19.0 ملم | 11.0 ملم | 15.0 ملم | 71.0 ملم | 35.4 ملم | 14.3 ملم | 19.8 ملم | م10 | 14.04 كيلو نيوتن | 8.05 كيلو نيوتن | UE 205 | ص205 | 0.8 كجم |
| UEP205-16 | 1" | 1.438 | 5.50 | 4.13 | 1.50 | 0.75 | 0.44 | 0.59 | 2.81 | 1.3937 | 0.5630 | 0.7795 | 3/8 | 3,155 رطلاً | 1,810 رطل | UE 205-16 | ص 205 | 1.8 |
| UEP206-17 | 1 1/16" | 1.688 | 6.31 | 4.75 | 1.68 | 0.79 | 0.56 | 0.63 | 3.31 | 1.5669 | 0.6260 | 0.8740 | 1/2 | 4,377 رطلاً | 2,569 رطلاً | UE 206-17 | ص 206 | 2.9 |
| UEP206-18 | 1 1/8" | 1.688 | 6.31 | 4.75 | 1.68 | 0.79 | 0.56 | 0.63 | 3.31 | 1.5669 | 0.6260 | 0.8740 | 1/2 | 4,377 رطلاً | 2,569 رطلاً | UE 206-18 | ص 206 | 2.9 |
| UEP206 | 30 ملم | 42.9 ملم | 160.0 ملم | 121.0 ملم | 42.0 ملم | 20.0 ملم | 14.0 ملم | 16.0 ملم | 84.0 ملم | 39.8 ملم | 15.9 ملم | 22.2 ملم | م12 | 19.47 كيلو نيوتن | 11.43 كيلو نيوتن | UE 206 | ص 206 | 1.3 كجم |
| UEP206-19 | 1 3/16" | 1.688 | 6.31 | 4.75 | 1.68 | 0.49 | 0.56 | 0.63 | 3.31 | 1.5669 | 0.6260 | 0.8740 | 1/2 | 4,377 رطلاً | 2,569 رطلاً | UE 206-19 | ص 206 | 2.9 |
| UEP206-20 | 1 1/4" | 1.688 | 6.31 | 4.75 | 1.68 | 0.49 | 0.56 | 0.63 | 3.31 | 1.5669 | 0.6260 | 0.8740 | 1/2 | 4,377 رطلاً | 2,569 رطلاً | UE 206-20 | ص 206 | 2.9 |
| UEP207-20 | 1 1/4" | 1.875 | 6.56 | 4.96 | 1.88 | 0.79 | 0.59 | 0.68 | 3.68 | 1.7283 | 0.6890 | 1.000 | 1/2 | 5,775 رطلاً | 3,497 رطلاً | UE 207-20 | ص 207 | 3.3 |
| UEP207-21 | 1 5/16" | 1.875 | 6.56 | 4.96 | 1.88 | 0.79 | 0.59 | 0.68 | 3.68 | 1.7283 | 0.6890 | 1.000 | 1/2 | 5,775 رطلاً | 3,497 رطلاً | UE 207-21 | ص 207 | 3.3 |
| UEP207-22 | 1 3/8 | 1.875 | 6.56 | 4.96 | 1.88 | 0.79 | 0.59 | 0.68 | 3.68 | 1.7283 | 0.6890 | 1.000 | 1/2 | 5,775 رطلاً | 3,497 رطلاً | UE 207-22 | ص 207 | 3.3 |
| UEP207 | 35 ملم | 47.6 ملم | 167.0 ملم | 126.0 ملم | 48.0 ملم | 20.0 ملم | 15.0 ملم | 17.0 ملم | 93.0 ملم | 43.9 ملم | 17.5 ملم | 25.4 ملم | م14 | 25.69 كيلو نيوتن | 15.56 كيلو نيوتن | UE 207 | ص 207 | 1.5 كجم |
| UEP207-23 | 1 7/16" | 1.875 | 6.56 | 4.96 | 1.88 | 0.79 | 0.59 | 0.68 | 3.68 | 1.7283 | 0.6890 | 1.000 | 1/2 | 5,775 رطلاً | 3,497 رطلاً | UE 207-23 | ص 207 | 3.3 |
| UEP208-24 | 1 1/2" | 1.938 | 7.25 | 5.44 | 2.13 | 0.81 | 0.59 | 0.71 | 3.88 | 1.9764 | 0.7480 | 1.1890 | 1/2 | 6,634 رطلاً | 4,079 رطلاً | UE 208-24 | ص 208 | 4.2 |
| UEP208-25 | 1 9/16" | 1.938 | 7.25 | 5.44 | 2.13 | 0.81 | 0.59 | 0.71 | 3.88 | 1.9764 | 0.7480 | 1.1890 | 1/2 | 6,634 رطلاً | 4,079 رطلاً | UE 208-25 | ص 208 | 4.2 |
| UEP208 | 40 ملم | 49.2 ملم | 184.0 ملم | 137.0 ملم | 54.0 ملم | 21.0 ملم | 15.0 ملم | 18.0 ملم | 98.0 ملم | 50.2 ملم | 19.0 ملم | 30.2 ملم | م14 | 29.51 كيلو نيوتن | 18.14 كيلو نيوتن | UE 208 | ص 208 | 1.9 كجم |
| UEP209-26 | 1 5/8" | 2.125 | 7.50 | 5.75 | 2.13 | 0.79 | 0.59 | 0.79 | 4.18 | 1.9764 | 0.7480 | 1.1890 | 1/2 | 7,160 رطلاً | 4,676 رطلاً | UE 209-26 | ص 209 | 5.5 |
| UEP209-27 | 1 11/16" | 2.125 | 7.50 | 5.75 | 2.13 | 0.79 | 0.59 | 0.79 | 4.18 | 1.9764 | 0.7480 | 1.1890 | 1/2 | 7,160 رطلاً | 4,676 رطلاً | UE 209-27 | ص 209 | 5.5 |
| UEP209-28 | 1 3/4" | 2.125 | 7.50 | 5.75 | 2.13 | 0.79 | 0.59 | 0.79 | 4.18 | 1.9764 | 0.7480 | 1.1890 | 1/2 | 7,160 رطلاً | 4,676 رطلاً | UE 209-28 | ص 209 | 5.5 |
| UEP209 | 45 ملم | 54.0 ملم | 190.0 ملم | 146.0 ملم | 54.0 ملم | 20.0 ملم | 15.0 ملم | 20.0 ملم | 106.0 ملم | 50.2 ملم | 19.0 ملم | 30.2 ملم | م14 | 31.85 كيلو نيوتن | 20.80 كيلو نيوتن | الاتحاد الأوروبي 209 | ص 209 | 2.5 كجم |
| UEP210-30 | 1 7/8" | 2.250 | 8.13 | 6.25 | 2.38 | 0.91 | 0.71 | 0.83 | 4.50 | 2.0709 | 0.7480 | 1.2835 | 5/8 | 7,867 رطلاً | 5,330 رطلاً | UE 210-30 | ص 210 | 5.7 |
| UEP210-31 | 1 15/16" | 2.250 | 8.13 | 6.25 | 2.38 | 0.91 | 0.71 | 0.83 | 4.50 | 2.0709 | 0.7480 | 1.2835 | 5/8 | 7,867 رطلاً | 5,330 رطلاً | UE 210-31 | ص 210 | 5.7 |
| UEP210 | 50 ملم | 57.2 ملم | 206.0 ملم | 159.0 ملم | 60.0 ملم | 23.0 ملم | 18.0 ملم | 21.0 ملم | 114.0 ملم | 52.6 ملم | 19.0 ملم | 32.6 ملم | م16 | 35.00 كيلو نيوتن | 23.71 كيلو نيوتن | UE 210 | ص 210 | 2.6 كجم |
| UEP210-32 | 2" | 2.250 | 8.13 | 6.25 | 2.38 | 0.91 | 0.71 | 0.83 | 4.50 | 2.0709 | 0.7480 | 1.2835 | 5/8 | 7,867 رطلاً | 5,330 رطلاً | UE 210-32 | ص 210 | 5.7 |
| UEP211-32 | 2" | 2.500 | 8.69 | 6.75 | 2.38 | 0.91 | 0.71 | 0.91 | 4.94 | 2.2238 | 0.8740 | 1.3150 | 5/8 | 9,743 رطلاً | 6,608 رطل | UE 211-32 | ص 211 | 7.7 |
| UEP211-34 | 2 1/8" | 2.500 | 8.69 | 6.75 | 2.38 | 0.91 | 0.71 | 0.91 | 4.94 | 2.2238 | 0.8740 | 1.3150 | 5/8 | 9,743 رطلاً | 6,608 رطل | UE 211-34 | ص 211 | 7.7 |
| UEP211 | 55 ملم | 63.5 ملم | 220.0 مم | 172.0 ملم | 60.0 ملم | 23.0 ملم | 18.0 ملم | 23.0 ملم | 125.0 ملم | 56.6 ملم | 22.2 ملم | 33.4 ملم | م16 | 43.34 كيلو نيوتن | 29.40 كيلو نيوتن | UE 211 | ص 211 | 3.5 كجم |
| UEP211-35 | 2 3/16" | 2.500 | 8.69 | 6.75 | 2.38 | 0.91 | 0.71 | 0.91 | 4.94 | 2.2238 | 0.8740 | 1.3150 | 5/8 | 9,743 رطلاً | 6,608 رطل | UE 211-35 | ص 211 | 7.7 |
| UEP212-36 | 2 1/4" | 2.750 | 9.50 | 7.31 | 2.75 | 0.91 | 0.71 | 0.98 | 5.38 | 2.6220 | 1.00 | 1.5630 | 5/8 | 10720 رطلاً | 7516 رطلاً | UE 212-36 | ص 212 | 9.5 |
| UEP212 | 60 ملم | 69.9 ملم | 241.0 ملم | 186.0 ملم | 70.0 ملم | 23.0 ملم | 18.0 ملم | 25.0 ملم | 137.0 ملم | 66.6 ملم | 25.4 ملم | 39.7 ملم | م16 | 47.69 كيلو نيوتن | 33.43 كيلو نيوتن | UE 212 | ص 212 | 4.5 كجم |
| UEP212-38 | 2 3/8" | 2.750 | 9.50 | 7.31 | 2.75 | 0.91 | 0.71 | 0.98 | 5.38 | 2.6220 | 1.00 | 1.5630 | 5/8 | 10720 رطلاً | 7516 رطلاً | UE 212-38 | ص 212 | 9.5 |
| UEP212-39 | 2 7/16" | 2.750 | 9.50 | 7.31 | 2.75 | 0.91 | 0.71 | 0.98 | 5.38 | 2.6220 | 1.00 | 1.5630 | 5/8 | 10720 رطلاً | 7516 رطلاً | UE 212-39 | ص 212 | 9.5 |
تركيب محامل الوسادة
خطوات تركيب محمل الوسادة:
- تحقق مما إذا كان التفاوت المسموح به في موضع فتحة التوصيل عند موضع تركيب محمل الوسادة، واستواء سطح القاعدة الثابتة لمحمل الوسادة، يفي بالمتطلبات.
- ينظف محمل وسادة ويتم تركيب محمل الوسادة على الموضع الأساسي وسطح العمود مع عامل تنظيف للحفاظ على السطح خاليًا من الشوائب والغبار، وتغطية السطح بطبقة من الزيت المضاد للصدأ.
- قم بتركيب العمود في تجويف المحمل المُدخل؛ أثناء عملية التركيب، استخدم فقط أدوات مثل مطرقة مطاطية أو قضيب نايلون لضرب الوجه النهائي للحلقة الداخلية للمحمل المُدخل لتحريكه، ولا تضرب المواضع الأخرى لأغلفة المحامل الأخرى.
- بعد تركيب محمل الوسادة في الموضع الصحيح للعمود، قم بتثبيت محمل الوسادة على القاعدة، وقم بربط البراغي وفقًا لمتطلبات عزم الدوران المحددة.
- بعد تركيب محامل الوسادة في كلا الطرفين، يجب أن يكون العمود قادراً على الحركة المحورية بين فتحات المحامل بقوة معينة، مما يضمن محاذاة جيدة لمحمل الوسادة في كلا الطرفين. وإلا، فمن الضروري إعادة وضع محمل الوسادة وضبطه.
- استخدم عزم الدوران المناسب لشد الأكمام اللامركزية بالتناوب على الحلقة الداخلية للمحمل عند كلا الطرفين لضمان تثبيت المحمل بإحكام على العمود.
معلومات الشركة
نحن شركة صينية متخصصة في تصدير المحامل، ننتج أنواعًا وأحجامًا مختلفة منها. نقدم لكم خدمة ممتازة في مجموعة واسعة من المحامل ذات الجودة العالمية، مثل محامل الكرات ذات الأخدود العميق، ومحامل الأسطوانات الكروية، ومحامل الكرات ذاتية المحاذاة، ومحامل الأسطوانات الأسطوانية، ومحامل الأسطوانات المخروطية. محامل كروية ذات تلامس زاوي، محامل الأسطوانة الإبرية، محامل الأسطوانة المتقاطعة، محمل كتلة الوسادة، محامل الدوران، محامل السادة، إلخ. يمكن للمحامل أيضًا تقديم خدمات OEM وفقًا لمتطلبات العملاء. تُستخدم منتجات المحامل لدينا على نطاق واسع في تطبيقات مختلفة، مثل الموانئ والسفن والمركبات والتعدين والهندسة والرفع وحماية البيئة والنفط والمواد الكيميائية والصناعات الخفيفة والآلات المعدنية والجيش، إلخ. يتم تصدير المنتجات إلى الولايات المتحدة وألمانيا واليابان وإسبانيا وكندا وإيطاليا وفرنسا وفنلندا وكوريا الجنوبية والهند وسنغافورة والبرازيل وأستراليا ودول أخرى. إذا كنت بحاجة إلى محمل كتلة الوسادة، فلا تتردد في الاتصال بنا.
التعليمات
س. هل أنتم شركة تجارية أم شركة مصنعة؟
ج: نحن الشركة المصنعة.
س: ما هي المدة التي يستغرقها تسليم محامل كتلة الوسادة الخاصة بك؟
ج: بشكل عام، يستغرق الأمر من 3 إلى 5 أيام إذا كانت البضائع متوفرة في المخزون. أو يستغرق الأمر من 15 إلى 20 يومًا إذا لم تكن البضائع متوفرة في المخزون، وفقًا للكمية.
س: هل تقدمون عينات لمحامل كتلة الوسادة؟ هل هي مجانية أم إضافية؟
ج: نعم، يمكننا تقديم العينة مجانًا ولكن لا ندفع تكلفة الشحن.
س: هل يمكنك قبول OEM وتخصيص محامل كتلة الوسادة؟
ج: يمكننا تخصيصه لك وفقًا للعينة أو الرسم.
س: ما هي شروط الدفع الخاصة بك؟
أ: الدفع <= 1000 دولار أمريكي، 100% مقدمًا. الدفع> = 1000 دولار أمريكي، 30% T/T مقدمًا، ودفع الرصيد قبل الشحن.
س: هل ستقومون بفحص هذه المنتجات قبل الشحن؟
ج: سيقوم نظام مراقبة الجودة الخاص بمصنعنا بفحص المنتجات بدقة قبل الشحن. لدينا فريق مراقبة الجودة المحترف.
س: ماذا سنفعل إذا كنت غير راضٍ عن المنتج؟
ج: إذا كان لديك أي شيء غير طبيعي، يرجى الاتصال بنا أولاً، وسنقوم بمعالجته على الفور.
إذا كنت بحاجة إلى محامل وسادة أو أي نوع من أنواع المحامل، فيرجى الاتصال بنا!
تفاصيل المنتج السريعة:
- القياسية وغير القياسية المتاحة
- بجودة عالية وأسعار تنافسية
- التسليم الفوري
- التعبئة حسب طلب الزبون.
ونعد بتقديم أفضل الأسعار بالجودة العالية في الصين! نحن نقبل أيضًا طلبًا خاصًا حول المنتجات. اذا كنت مهتما بمنتجاتنا. من فضلك لا تتردد في إعلامنا. يسعدنا أن نقدم لك المعلومات التفصيلية. ونعد بأن منتجاتنا ستكون آمنة وذات جودة عالية وسعر معقول. إذا كنت مهتمًا بمنتجاتنا، فيرجى الاتصال بنا في أسرع وقت ممكن. ونحن نبحث بإخلاص عن تعاونكم.
يتم تصدير معظم منتجاتنا إلى أوروبا أو الأمريكتين، وتتوفر المنتجات القياسية وغير القياسية. يمكننا إنتاج حسب الرسم أو العينة الخاصة بك. يمكن أن تكون المواد قياسية أو حسب طلبك الخاص. إذا اخترت لنا، اخترت موثوقة.
المواد المتاحة
1. الفولاذ المقاوم للصدأ: SS201، SS303، SS304، SS316، SS416، SS420
2. الصلب: C45 (K1045)، C46 (K1046)، C20
3. النحاس: C36000 (C26800)، C37700 (HPb59)، C38500 (HPb58)، C27200 (CuZn37)، C28000 (CuZn40)
4. البرونزية: C51000، C52100، C54400، الخ
5. الحديد: 1213، 12ل14،1215
6. الألومنيوم: Al6061، Al6063
7.OEM وفقا لطلبك
المعالجة السطحية
التلدين، التقديس الطبيعي، المعالجة الحرارية، التلميع، طلاء النيكل، طلاء الكروم، طلاء الزنك، التخميل الأصفر، تخميل الذهب، الساتان، طلاء السطح الأسود إلخ.
أسلوب المعالجة
التصنيع باستخدام الحاسب الآلي، واللكم، والخراطة، والطحن، والحفر، والطحن، والتطرق، واللحام والتجميع
مراقبة الجودة والشهادة
يقوم الفنيون بالتحقق الذاتي من الإنتاج والفحص النهائي قبل الحزمة بواسطة مفتش الجودة المحترف
ISO9001:2008، ISO14001:2001، ISO/TS 16949:2009
الحزمة والمهلة الزمنية
الحجم: الرسومات
حالة خشبية / حاوية والبليت، أو حسب المواصفات المخصصة.
15-25days عينات. 30-45days الطلب الرسمي
الميناء: ميناء شانغهاي/نينغبو
