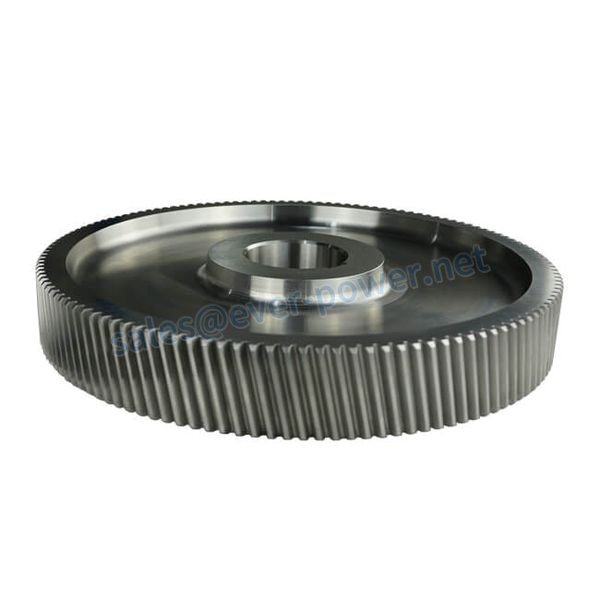

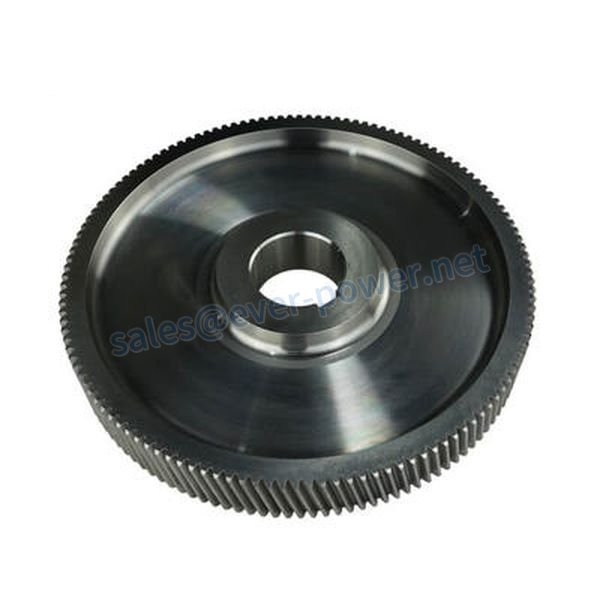

የብረታ ብረት ማሽነሪ ለስላሳ የጥርስ ፍላንክ ሄሊካል ማርሽ

የማርሽ ጥርስ ቅርጽ; involute
የማርሽ ቁሳቁስ፡45
የግፊት አንግል20°
የጥራት ደረጃ፡ ዲአይኤን 3962 ክፍል 6

መግለጫ

የምርት ማብራሪያ

Gear መሰረታዊ ውሂብ
የማርሽ ጥርስ ቅርጽ	involute
የማርሽ ቁሳቁስ	45
የማርሽ ሂደት	forging, lathing, hobbing, external grinding, keyway milling, tooth grinding
የግፊት አንግል	20°
የጥራት ደረጃ	ዲአይኤን 3962 ክፍል 6
የማርሽ አይነት	Mn=3, Z=128, β=11.5°, α=20°, left-handed

የ Gear / Spline ችሎታዎች

የውስጥ Gears እና የውስጥ Splines
	ወፍጮ	በመቅረጽ ላይ	ጥርስ መፍጨት
ከፍተኛው ኦዲ	2500 ሚ.ሜ	2500 ሚ.ሜ	2500 ሚ.ሜ
ዝቅተኛ መታወቂያ	650 ሚ.ሜ	50 ሚ.ሜ	100 ሚሜ
ከፍተኛው የፊት ስፋት	500 ሚ.ሜ	500 ሚ.ሜ	500 ሚ.ሜ
ከፍተኛው ዲያሜትራል ፒች	ዲፒ 1	ዲፒ 1	ዲፒ 0.5
ከፍተኛው ሞጁል	26 ሚ.ሜ	26 ሚ.ሜ	45 ሚ.ሜ
AGMA ደረጃ/ DIN ደረጃ	ዲአይኤን ክፍል 8	ዲአይኤን ክፍል 8	ዲአይኤን ክፍል 4
የጥርስ ንጣፍ ማጠናቀቅ	ራ 3.2	ራ 3.2	ራ 0.6
ከፍተኛው የ Helix አንግል	± 22.5 °	± 22.5 °	± 45 °

ውጫዊ Gears እና ውጫዊ Splines
	ሆቢንግ	ወፍጮ	ጥርስ መፍጨት
ከፍተኛው ኦዲ	1250 ሚ.ሜ	2500 ሚ.ሜ	2500 ሚ.ሜ
ዝቅተኛው ኦዲ	20 ሚ.ሜ	200 ሚ.ሜ	20 ሚ.ሜ
ከፍተኛው የፊት ስፋት	500 ሚ.ሜ	500 ሚ.ሜ	1480 ሚ.ሜ
ከፍተኛው ዲያሜትራል ፒች	ዲፒ 1	ዲፒ 1	ዲፒ 0.5
ከፍተኛው ሞጁል	26 ሚ.ሜ	26 ሚ.ሜ	45 ሚ.ሜ
AGMA ደረጃ/ DIN ደረጃ	ዲአይኤን ክፍል 8	ዲአይኤን ክፍል 8	ዲአይኤን ክፍል 4
የጥርስ ንጣፍ ማጠናቀቅ	ራ 3.2	ራ 3.2	ራ 0.6
ከፍተኛው የ Helix አንግል	± 45 °	± 45 °	± 45 °

ምርቶች አሳይ

Why choose our custom gear service?

One 、HZPT Machinery established the R&D center with certain famous national universities and introduced the world-famous top-leveled design software. With a powerful technical team, We have the professional design capability of gears and gear cases.

Two 、Our company has tooth production equipment for tooth forming, such as tooth milling, tooth shaping, and tooth hobbing. A good selection of equipment can get more stable quality and maximum efficiency. We have German HÖFLER gear grinding machines that can make the spur cylindrical gear, helical cylindrical gear, herringbone gear, inner spur gear, and the inner helical gear. With reasonable frock clamp and gear datum precision, we could make gears in a small batch with precision class DIN 2 to DIN 3 or mass production with precision class DIN 5 to DIN 6.

Three 、We have a professional fluorescent magnetic particle flaw detector to inspect 100% magnetic powder for all grinding surfaces. It will ensure the parts have no surface flaws, such as grinding cracks.

Four 、HZPT Machinery focuses on production details. The unique transportation instrument design and usage and complete logistics package transportation plan are used to ensure transportation safety.

Five 、We mark a permanent traceability code on the work-piece surface for traceability. Each product has a personal I.D. to trace to each process, heat treatment furnace number, and batch number of raw material.

በየጥ

ጥ፡ ማርሹን መለየት ካልቻልኩ ምን ማድረግ አለብኝ?

መ: እባክህ የተበላሸውን መሳሪያህን ላከልን! እኛ በተገላቢጦሽ ምህንድስና ውስጥ ልዩ ነን።

ጥ፡ አነስተኛ የትዕዛዝ ብዛት አለህ?

A: Our minimum requirements depend on the parts ordered. Send us your drawings, pictures, sample gears, or specifications, and we will let you know the minimum requirements for the position.

ጥ: ምንም አክሲዮን ከሌለ, HZPT ማሽነሪ እንዴት ፈጣን አቅርቦትን ያቀርባል?

መ: የእኛ ልዩ የማምረት ሂደታችን ከትላልቅ መሳሪያዎች, ጥሬ እቃዎች እና ከፊል የተጠናቀቁ ምርቶች ጋር በማጣመር በአጭር ጊዜ ውስጥ ትዕዛዞችን እንድናጠናቅቅ ያስችለናል.

ጥ: ዝቅተኛውን ዋጋ እንዴት ማግኘት ይቻላል?

መ: መጠኑን ጨምር። ብዙ ክፍሎች ባዘዙ ቁጥር የሚያገኙት ዋጋ ይቀንሳል።

ጥ: መደርደሪያ እና ፒንዮን ለማምረት ከብረት በተጨማሪ ሌሎች ቁሳቁሶችን መጠቀም እችላለሁ?

መ፡ የመደርደሪያዎች ዋጋ የተወሰነ አይደለም። በአጠቃላይ፣ እንደ ቁሳቁስ፣ የጥርስ አይነት፣ ሞጁል፣ ርዝመት፣ ትክክለኛነት፣ ቅጥ፣ ጠመዝማዛ አንግል እና ልዩ ማበጀት ባሉ የደንበኛው አስፈላጊ መለኪያዎች መሰረት መጥቀስ አለብን!

ጥ: ዝቅተኛውን ዋጋ እንዴት ማግኘት ይቻላል?

መ: መጠኑን ጨምር። ብዙ ክፍሎች ባዘዙ ቁጥር የሚያገኙት ዋጋ ይቀንሳል።

ጥ፡ በድር ጣቢያዎ ላይ በክምችት ላይ ያለ መደርደሪያ እና ፒንዮን አለ?

መ: የምናደርገው ነገር ሁሉ ለማዘዝ ነው. በድረ-ገጻችን ላይ ያሉት ሁሉም ክፍሎች ቀድመው የተነደፉ ናቸው እና ሲታዘዙ ይመረታሉ, ስለዚህ የተለያየ መጠን ያላቸውን የጫፍ ፊት ስፋቶች, አይኖች, ዊልስ, ወዘተ መጠየቅ ይችላሉ.

ጥ: HZPT ማሽነሪ በዚህ ጣቢያ ላይ የሌሉ Gears ማምረት ይችላል?

መ: በእርግጥ! ብጁ ጊርስን እንደ መደበኛ ጊርስ እጅግ በጣም ጥሩ የመላኪያ አማራጮችን ማቅረብ እንችላለን።

ጥ: HZPT ማሽነሪ ሜትሪክ ጊርስ ማምረት ይችላል?

መ: በእርግጥ! ማንኛውንም ሜትሪክ መጠን ለማምረት መሳሪያዎች አሉን.

የምርት ፈጣን ዝርዝር፡-

መደበኛ እና መደበኛ ያልሆነ ይገኛል።
በከፍተኛ ጥራት እና ተወዳዳሪ ዋጋ
በፍጥነት ማድረስ
እንደ ደንበኛ ፍላጎት ማሸግ።

በቻይና ውስጥ ባለው ከፍተኛ ጥራት ምርጡን ዋጋ ለማቅረብ ቃል እንገባለን! እንዲሁም ስለ ምርቶቹ ልዩ ትዕዛዝ እንቀበላለን። በእኛ ምርቶች ላይ ፍላጎት ካሎት. እባክዎን እኛን ለማሳወቅ አያመንቱ. ዝርዝር መረጃውን ለእርስዎ ለመስጠት ደስተኞች ነን. ምርቶቻችን ደህንነታቸው የተጠበቀ እና ከፍተኛ ጥራት ባለው እና በተመጣጣኝ ዋጋ እንደነበሩ ቃል እንገባለን. በእኛ ምርቶች ላይ ፍላጎት ካሎት እባክዎ ያነጋግሩን asap.እኛ ትብብርዎን ከልብ እንፈልጋለን.

አብዛኛዎቹ የእኛ ምርቶች ወደ አውሮፓ ወይም አሜሪካ ይላካሉ፣ ሁለቱም መደበኛ እና መደበኛ ያልሆኑ ምርቶች አሉ። እንደ ስዕልዎ ወይም ናሙናዎ ማምረት እንችላለን. ቁሳቁስ መደበኛ ወይም እንደ ልዩ ጥያቄዎ ሊሆን ይችላል። እኛን ከመረጡ, አስተማማኝ ይመርጣሉ.

ጥንቃቄ የተሞላበት የጥራት ሪፖርት

ቁሳቁሶች ይገኛሉ

1. አይዝጌ ብረት፡ SS201፣ SS303፣ SS304፣ SS316፣ SS416፣ SS420
2. ብረት፡C45(K1045)፣ C46(K1046)፣C20
3. ናስ፡C36000 (C26800)፣ C37700 (HPb59)፣ C38500(HPb58)፣ C27200(CuZn37)፣ C28000(CuZn40)
4. ነሐስ፡ C51000፣ C52100፣ C54400፣ ወዘተ.
5. ብረት: 1213, 12L14,1215
6. አሉሚኒየም: Al6061, Al6063
7.OEM በእርስዎ ጥያቄ መሰረት
የምርት ቁሳቁሶች ይገኛሉ

ማለስለስ; ማጽዳት; ማስተካከል

ማደንዘዣ፣ ተፈጥሯዊ ቀኖና ማድረግ፣ ሙቀት ማከም፣ ማበጠር፣ ኒኬል ልጣፍ፣ ክሮም ፕላቲንግ፣ ዚንክ ፕላስቲንግ፣ ቢጫ ማለፊያ፣ ወርቅ ማለፊያ፣ ሳቲን፣ ጥቁር ላዩን መቀባት ወዘተ

የማስኬጃ ዘዴ

የ CNC ማሽነሪ፣ ጡጫ፣ መዞር፣ መፍጨት፣ ቁፋሮ፣ መፍጨት፣ መቧጠጥ፣ ብየዳ እና ስብሰባ
የምርት ማጠናቀቅ

QC እና የምስክር ወረቀት

ቴክኒሻኖች በምርት ውስጥ እራሳቸውን ያረጋግጣሉ ፣ ከጥቅሉ በፊት በባለሙያ የጥራት ተቆጣጣሪ የመጨረሻውን ያረጋግጡ
ISO9001፡2008፣ ISO14001፡2001፣ ISO/TS 16949፡2009

ጥቅል እና መሪ ጊዜ

መጠን: ስዕሎች
የእንጨት መያዣ/ኮንቴይነር እና ፓሌት፣ ወይም እንደ ብጁ መመዘኛዎች።
15-25 ቀናት ናሙናዎች. ከ30-45 ቀናት ኦፊሴላዊ ትእዛዝ
ወደብ: የሻንጋይ / Ningbo ወደብ
የምርት ጥቅሎች
